ProtectaFlex Detect Flexibles Doppelrohrsystem mit integrierter Leckageüberwachung

Ein flexibles Doppelrohrsystem setzen Sie ein, wenn Sie aggressive oder gefährliche Flüssigkeiten transportieren oder dosieren und eine unbemerkte Leckage nicht akzeptabel ist. Typische Anwendungen sind Dosieranlagen für Säuren, Laugen oder Oxidationsmittel in der chemischen Industrie, der Wasseraufbereitung oder der Lebensmittelindustrie. Das FIP ProtectaFlex Detect vereint ein flexibles doppelwandiges Rohr mit einem integrierten elektrischen Leckageüberwachungssystem — sodass eine Leckage sofort gemeldet wird, bevor das Medium die Umgebung erreicht.

Was ist ein flexibles Doppelrohrsystem?

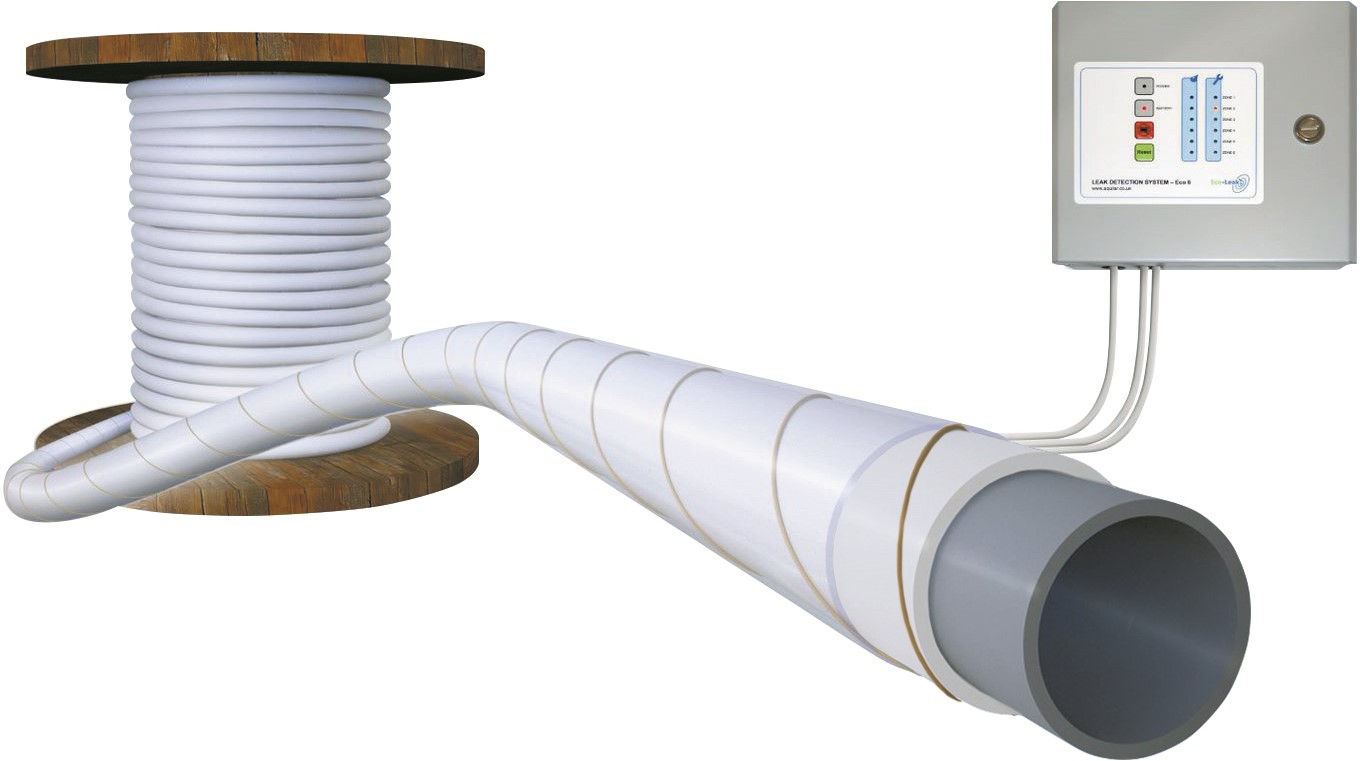

Bei einem Doppelrohrsystem liegt das Innenrohr — das das Medium führt — innerhalb eines zweiten, größeren Außenmantels. Der Ringraum zwischen beiden Rohren, der Überwachungsraum, hält eine eventuelle Leckage zurück, bevor das Medium die Außenumgebung erreicht. Beim ProtectaFlex Detect besteht der Außenmantel aus verstärktem Polyurethan (PU), das chemisch beständig und UV-stabil ist. Das Innenrohr ist in RPVC, LDPE oder PTFE erhältlich, abhängig vom zu transportierenden Medium. Da das System flexibel ist, kann es auf der Trommel in Längen bis zu 450 Metern bestellt und über lange Strecken ohne Zwischenverbindungen verlegt werden — jeder Verbindungspunkt ist schließlich ein potenzieller Leckagestelle.

Wie funktioniert die Leckageüberwachung des ProtectaFlex Detect?

Im Wandaufbau des ProtectaFlex Detect verlaufen zwei Kupferdrahtleiter zwischen dem Innenrohr und dem PU-Außenmantel. Sobald Flüssigkeit in den Ringraum gelangt, verursacht sie einen Kurzschluss zwischen den beiden Drähten. Dies aktiviert sofort einen Alarm oder schaltet die Dosieranlage ab. Die Erkennung erfordert nur eine minimale Flüssigkeitsmenge — der Kupferdraht verläuft über die gesamte Länge des Rohres, sodass eine Leckage an jeder Stelle erkannt wird. Die Leiter werden direkt an einen Schaltschrank oder an eine der beiden verfügbaren EcoLeak-Alarmboxen angeschlossen: die Eco-1 für eine Zone, die Eco-6 für bis zu sechs Zonen gleichzeitig. Weitere Informationen zur Leckageüberwachung finden Sie auf unserer Seite Leckageüberwachung.

Wo setzen Sie ein flexibles Doppelrohr für die Chemikaliendosierung ein?

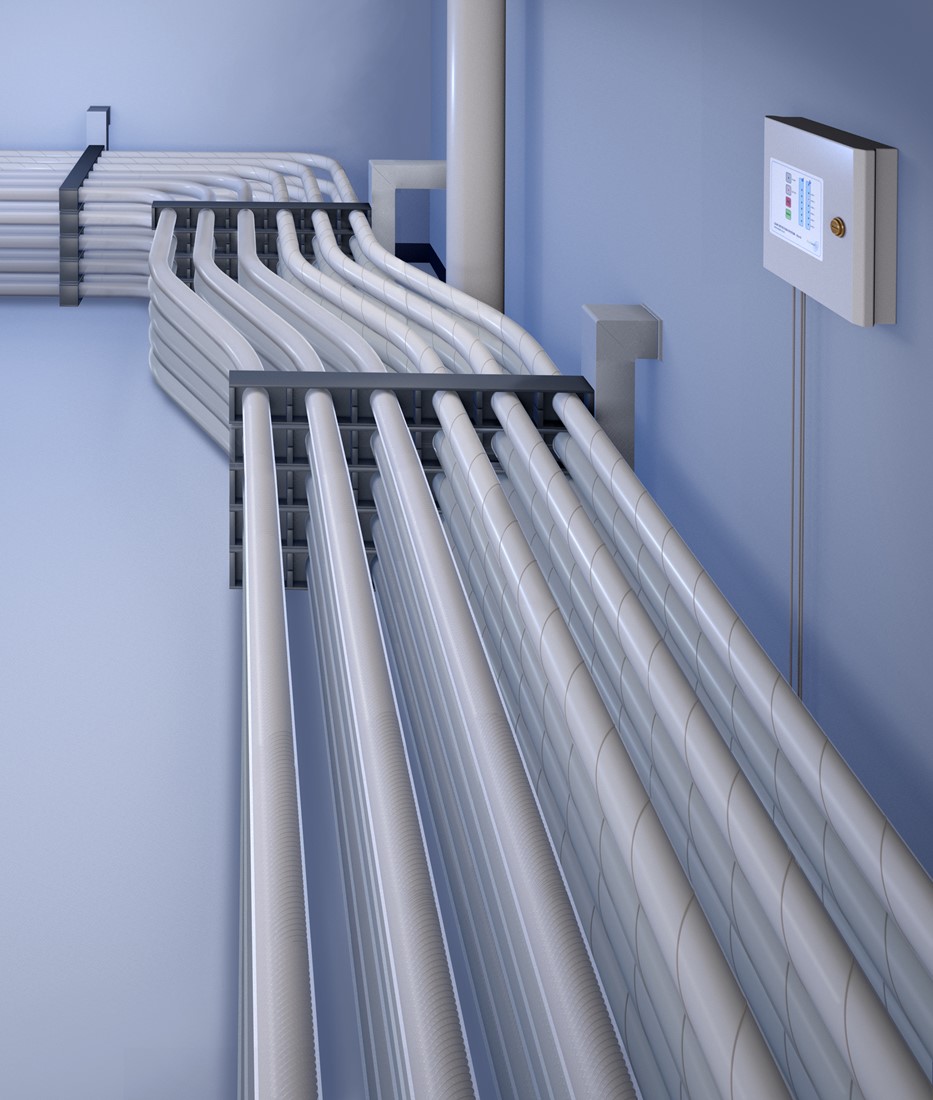

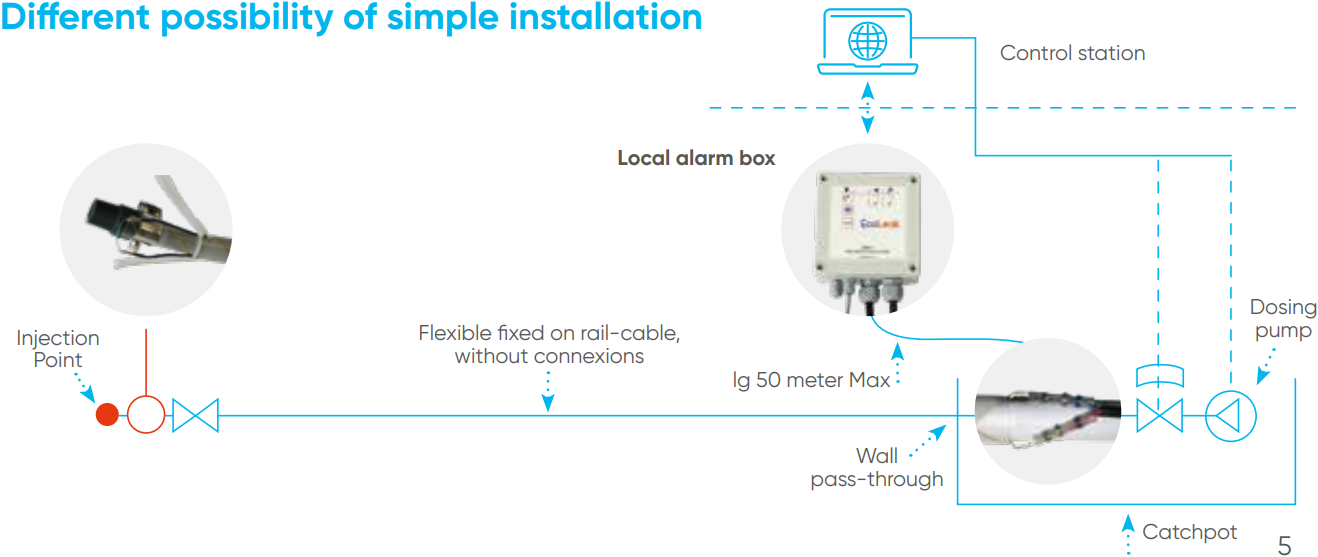

Die häufigste Anwendung ist die Verbindung eines Dosierbehälters mit einem Einspritzpunkt in einer Prozessleitung. Bei der Chemikaliendosierung — etwa das Dosieren von Natriumhypochlorit, Salzsäure, Schwefelsäure oder Natriumhydroxid — sind die Leitungslängen oft begrenzt, aber die Risiken bei einer Leckage erheblich. Die flexible Ausführung ermöglicht es, die Leitung einfach entlang vorhandener Kabeltrassen, durch Wände oder über Böden zu führen, ohne teure Sonderformteile. Weitere Anwendungen sind:

• Transport von Prozesschemikalien zwischen Reaktorbehältern und Dosierstellen
• Sicherheitsleitungen in chemischen Laboratorien
• Flüssigkeitstransport in der Lebensmittelindustrie (LDPE- oder PTFE-Ausführung)
• Kühlwasser- und Wasseraufbereitungsanlagen mit aggressiven Additiven

Bei Anwendungen, bei denen Sie zusätzlich den Durchfluss überwachen möchten, kombinieren Sie das ProtectaFlex Detect mit einem Durchflussmessgerät am System.

Welches Innenrohrmaterial passt zu Ihrem Dosiermedium?

Die Wahl des Innenrohrmaterials bestimmt die chemische Beständigkeit des Systems. Verwenden Sie die nachstehende Tabelle als erste Auswahlhilfe — konsultieren Sie stets die vollständige Chemikalienbeständigkeitsliste aus dem Prospekt oder nehmen Sie bei Unklarheiten Kontakt mit uns auf.

Hinweis zur Auswahl: PTFE bietet die breiteste chemische Beständigkeit, jedoch einen kleineren verfügbaren Durchmesserbereich (bis DN25) und einen größeren minimalen Biegeradius als RPVC oder LDPE.

Vorteile gegenüber einem starren Rohr-im-Rohr-System

Herkömmliche Doppelrohrsysteme bestehen aus starren Kunststoff- oder Metallrohren, die vor Ort zusammengebaut werden. Das erfordert Sonderbogen, T-Stücke und Verbindungen an jedem Richtungswechsel — jede davon ist eine potenzielle Leckagestelle. Das ProtectaFlex Detect bietet als flexibles System konkrete Vorteile:

• Bis zu 48% leichter als ein vergleichbares starres System
• Lieferbar in Längen bis zu 450 Metern auf der Trommel — weniger Verbindungen, weniger Risiko
• Kleiner Biegeradius: einfach entlang vorhandener Infrastruktur zu verlegen
• Schnellere Montage: ein Standardanschlussstück pro Ende, Crimpverbindung oder Klebeverbindung
• Integrierte Leckageüberwachung macht in den meisten Anwendungen separate Auffangbehälter überflüssig

Wenn Sie auch bei der Absperrung Ihrer Prozessleitung mit chemisch beständigen Armaturen arbeiten, empfehlen wir unsere Membranventile — eine häufig eingesetzte Kombination in Dosieranlagen.

Anwendungen nach Branche

Das ProtectaFlex Detect wird in verschiedenen Branchen eingesetzt, in denen ein sicherer Chemikalientransport erforderlich ist:

• Chemische Industrie: Dosierung von Prozesschemikalien, Säurestationen, Neutralisationsanlagen
• Trinkwasser- und Abwasseraufbereitung: Dosierung von Desinfektionsmitteln (Hypochlorit, Chlordioxid) und pH-Korrektionsmitteln
• Lebensmittelindustrie: Transport von Reinigungs- und Desinfektionsmitteln (CIP/SIP), Herstellung von Lebensmitteladditiven — LDPE und PTFE sind für Lebensmittelkontakt geeignet
• Laboratorien und Pharmazie: Transport kleiner Mengen aggressiver Flüssigkeiten über kurze oder lange Strecken

Für die Prozessüberwachung neben Ihrer Leckageüberwachung empfehlen wir unsere Drucksensoren zur kontinuierlichen Drucküberwachung in der Leitung.

Technische Daten ProtectaFlex Detect

• Innendurchmesser: DN6 bis DN50 (RPVC/LDPE), DN6 bis DN25 (PTFE)
• Außenmantel: verstärktes Polyurethan (PU), transparent, UV-beständig
• Betriebsdruck bei 20°C: bis 16 bar (abhängig von Durchmesser und Material)
• Brandklassifizierung: UL94 V2 und HB
• Maximale Lieferlänge: 450 Meter auf der Trommel
• Verbindungen: mechanisches Crimpen oder Klebeverbindung (RPVC/LDPE), Crimpen (PTFE)
• Alarmboxen: EcoLeak Eco-1 (1 Zone) oder Eco-6 (bis zu 6 Zonen), IP66/IP43
• Zulassungen Innenrohr: WRAS-Zulassung für RPVC und LDPE

Wählen Sie das geeignete Innenrohrmaterial und den erforderlichen Durchmesser auf Basis Ihres Mediums, Betriebsdrucks und der Temperatur, oder fordern Sie direkt ein Angebot für Ihre Dosieranwendung an.

Häufig gestellte Fragen

Kann das ProtectaFlex Detect auch im Außenbereich eingesetzt werden?

Ja. Der PU-Außenmantel ist UV-beständig und für den Außeneinsatz geeignet. Bei Frost berücksichtigen Sie die Mindestbetriebstemperatur: -20°C für RPVC und LDPE, -70°C für PTFE. Optional ist das System mit Wärmedämmung und selbstregelndem Heizkabel für den Frostschutz lieferbar.

Welcher maximale Abstand ist zwischen dem Rohr und der Alarmbox möglich?

Aliaxis empfiehlt einen maximalen Abstand von 50 Metern zwischen dem Rohrende und der EcoLeak-Alarmbox. Das Verbindungskabel (Jumper-Kabel) kann bis zu 300 Meter lang sein. Bei größeren Abständen kann das Signal beeinträchtigt werden.

Ist das ProtectaFlex Detect für Lebensmittelkontakt geeignet?

Die LDPE- und PTFE-Ausführungen sind für Lebensmittelkontakt geeignet und weichmacherfrei. Die RPVC-Ausführung enthält keine Phthalate und ist silikon- und cadmiumfrei, ist jedoch primär für chemische Anwendungen außerhalb der direkten Lebensmittelkontaktzone vorgesehen.

Kann das System an eine vorhandene SCADA- oder GLT-Anlage angeschlossen werden?

Ja. Die EcoLeak-Alarmboxen verfügen über potenzialfreie Relaiskontakte, die an ein Gebäudeleitsystem (GLT) oder eine Prozessautomatisierungsanlage angeschlossen werden können, um eine automatische Pumpenabschaltung oder Alarmmeldung auszulösen.
