Kugelhahn offen oder geschlossen — woran erkennt man es?
Die Hebelstellung zeigt den Status auf einen Blick. Steht der Hebel parallel zur Rohrleitung, ist der Hahn geöffnet. Steht der Hebel senkrecht zur Rohrleitung, ist der Hahn geschlossen. Diese visuelle Rückmeldung macht Kugelhähne besonders praktisch in Anlagen, in denen der Status schnell ablesbar sein muss.
Welche Kugelhahn-Ausführung benötigen Sie?
Kugelhähne sind in drei Bohrungsausführungen erhältlich, die sich jeweils unterschiedlich auf Durchströmung und Anwendung auswirken:
| Typ |
Bohrung |
Anwendung |
| Vollbohrung |
Gleich dem Rohrdurchmesser |
Molchung, freier Durchgang erforderlich, minimaler Druckverlust |
| Teilbohrung |
Eine Größe kleiner als das Rohr |
Standard-Absperrung, kompakter, kosteneffizienter |
| V-Port |
V-förmige Kugel oder Sitz |
Durchflussregelung, Dosierung, geregeltes Öffnen |
Ein Kugelhahn mit Vollbohrung hat eine übergroße Kugel, deren Bohrung exakt dem Rohrdurchmesser entspricht — notwendig, wenn Molchung erforderlich ist oder der Druckverlust auf ein Minimum reduziert werden muss. Ein Kugelhahn mit Teilbohrung ist die Standardwahl für die meisten Absperranwendungen: kompakt, zuverlässig und kosteneffizienter. Ein V-Port-Kugelhahn verwendet eine V-förmige Öffnung für einen lineareren Durchfluss und eignet sich für Dosierung oder Regelung — ist jedoch weniger präzise als ein dediziertes Regelventil oder Nadelventil.
Manuell, pneumatisch oder elektrisch — welcher Antrieb passt zu Ihrer Anlage?
Die Wahl des Antriebs hängt von Ihren Prozessbedingungen, dem Leitsystem und den Anforderungen der Anlage ab. Verwenden Sie die folgende Übersicht zur Auswahl und folgen Sie den Links zu den jeweiligen Produktseiten.
Für pneumatische und elektrische Kugelhähne montiert und prüft Ebora die komplette Armatur-Antriebs-Kombination in unserem Valve Automation Center — Sie erhalten eine einbaufertige Einheit. Weitere Informationen zu Antriebstypen und Auswahlkriterien finden Sie auf der Actuator-Seite.
Werkstoff: Metall oder Kunststoff?
Die Werkstoffwahl hängt vom Medium, dem Druck, der Temperatur und der chemischen Beständigkeit ab.
Metallische Kugelhähne sind erhältlich in:
- Messing — Standardwahl für Wasser-, Gas- und Heizungsanlagen bis PN40
- Edelstahl (316) — erforderlich bei aggressiven Medien, Lebensmittelanwendungen und hohen Temperaturen
- Grauguss / Sphäroguss — für große Nennweiten in Wasser- und Dampfsystemen
- Kohlenstoffstahl — für Hochdruck- und Hochtemperaturanwendungen in der Industrie
Kunststoff-Kugelhähne sind erhältlich in PVC-U, PVC-C, PP, PE, PVDF, PTFE und PFA — geeignet, wenn chemische Beständigkeit die primäre Anforderung ist, zum Beispiel in Dosieranlagen, der Wasseraufbereitung und der chemischen Industrie. Kunststoffausführungen sind nicht für hohe Temperaturen oder hohe Drücke geeignet.
Worauf achten Sie bei der Auswahl eines Kugelhahns?
Geben Sie für eine korrekte Auswahl folgende Parameter an:
- Medium (Wasser, Dampf, Gas, chemisch, Lebensmittel)
- Betriebsdruck (PN-Klasse)
- Betriebstemperatur (°C)
- Nenndurchmesser (DN)
- Anschlussart (Gewinde, Flansch, Schweißende)
- Antrieb (manuell, pneumatisch, elektrisch, Freischaft)
- Erforderliche Zertifizierungen (ATEX, SIL, Lebensmittel)
Bei Anwendungen mit aggressiven Medien, hohen Drücken oder ATEX-Zonen wenden Sie sich an unsere Spezialisten für eine gezielte Auswahl.
Kugelhähne ab Lager — Lieferung innerhalb weniger Tage
Ebora hält ein breites Sortiment an Kugelhähnen auf Lager — einschließlich manuell betätigter, pneumatischer und elektrischer Ausführungen. Sind die Komponenten verfügbar, montieren und liefern wir den komplett montierten Kugelhahn innerhalb weniger Tage. Wählen Sie Ihren Kugelhahn nach Nenndurchmesser, Druckklasse und Antriebsart aus, oder fordern Sie direkt ein Angebot für Projektmengen an.
Häufig gestellte Fragen
Was ist der Unterschied zwischen einem Kugelhahn mit Vollbohrung und einem mit Teilbohrung?
Ein Kugelhahn mit Vollbohrung hat eine Bohrung, die exakt dem Rohrdurchmesser entspricht — das ergibt minimalen Druckverlust und uneingeschränkten Durchfluss. Ein Kugelhahn mit Teilbohrung hat eine Bohrung eine Größe kleiner als das Rohr, was für die meisten Absperranwendungen ausreicht und kompakter sowie kosteneffizienter ist.

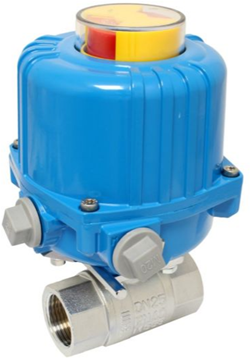

Wann wähle ich einen pneumatischen Kugelhahn statt eines elektrischen?
Wählen Sie einen pneumatischen Kugelhahn, wenn schnelles Schalten erforderlich ist, wenn Druckluft in der Anlage vorhanden ist oder wenn eine federrückgeführte Sicherheitsstellung bei Stromausfall notwendig ist. Wählen Sie einen elektrischen Kugelhahn, wenn das System über eine SPS oder ein Leitsystem angesteuert wird, wenn keine Druckluft vorhanden ist oder wenn eine modulierende Regelung erforderlich ist.
Ist ein Kugelhahn für die Durchflussregelung geeignet?
Ein Standard-Kugelhahn mit Voll- oder Teilbohrung ist nicht für die Drosselung geeignet — er ist für die Auf/Zu-Absperrung ausgelegt. Teilweises Öffnen verursacht Turbulenz und beschleunigten Sitzverschleiß. Verwenden Sie für die Durchflussregelung einen V-Port-Kugelhahn, ein Regelventil oder ein Nadelventil.
