Welche Typen von Industriearmaturen gibt es?
Absperr- und Regelarmaturen
- Kugelhähne – Vierteldrehung, hohe Dichtheit, geeignet für ein breites Medienspektrum
- Absperrklappen – kostengünstig bei großen Nennweiten, geringer Druckverlust, kurze Einbaulänge
- Absperrschieber – volle Durchgangsbohrung, geringer Druckverlust, weit verbreitet in Wasser- und Versorgungsnetzen

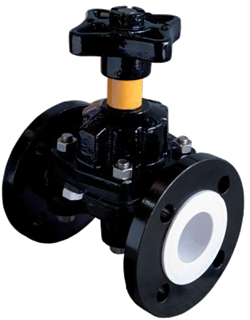

- Membranventile – hygienisches Design, totraumarme Ausführung, geeignet für Reindampf und Lebensmittelanwendungen
- Regelventile – lineares oder gleichprozentiges Kennfeld für präzise Prozessregelung
- Nadelventile – Feindosierung kleiner Durchflussmengen, hohe Druckbeständigkeit

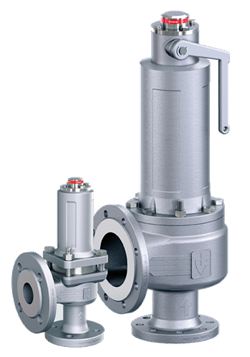

Sicherheitsarmaturen
Mess- und Regelgeräte
- Durchflussmesser – volumetrisch oder Masse, inkl. Totalisierung und Leckageerkennung
- Manometer & Drucktransmitter – lokale Anzeige und 4–20-mA-Signal für Überwachung und Regelung
Filter und Schmutzfänger
Y-Schmutzfänger und Korbfilter schützen Armaturen und Messgeräte vor Verschmutzung und verlängern die Lebensdauer Ihrer Anlage.
Wo werden Industriearmaturen eingesetzt?
Je nach Branche gelten spezifische Anforderungen an Material, Zertifizierung und Reinigbarkeit.
Prozessindustrie – Chemie, Pharma, Food & Beverage
Sanitäre Membranventile und cavity-filled Kugelhähne in 316L/EP-Ausführung minimieren Toträume und erfüllen EHEDG-Anforderungen. IO-Link und digitale Protokolle machen die Wartung planbar und sichern die Rückverfolgbarkeit.
Gebäude und Versorgung – Wasser, HVAC
Absperrschieber und Absperrklappen übernehmen die Verteilung; Druckminder- und Sicherheitsventile gewährleisten Komfort und Sicherheit. Durchflussmesser unterstützen die Verbrauchsüberwachung und Energieeinsparung.
Dampf und Energie
Wirbel- und Ultraschalldurchflussmessung, Kondensatableiter und Sicherheitsventile sind unverzichtbar für Effizienz und Betriebssicherheit. Wasserschlagschutz durch Dämpfer und Soft-Close-Rückschlagventile verhindert Schäden an Rohrleitungen.
Maritime und Offshore-Anwendungen
Korrosionsbeständige Werkstoffe in Duplex-Edelstahl oder Bronze, kompakte Absperrklappen und federbelastete Rückschlagventile für schwingungsintensive Umgebungen. ATEX-geeignete Antriebe wo erforderlich.
Wie wählen Sie die richtige Industriearmatur aus?
Die Auswahl hängt von mehreren Faktoren gleichzeitig ab. Nutzen Sie die folgende Auswahlhilfe als Ausgangspunkt:
| Kriterium |
Was prüfen Sie? |
| Medium |
Wasser, Dampf, Gas, Reindampf; chemische Verträglichkeit, Viskosität und Partikelgehalt |
| Druck und Temperatur |
PN/ANSI-Klasse, Dauer- und Spitzenbedingungen; Wasserschlag oder Schwingungen vorhanden? |
| Anschluss |
Flansch (EN/ASME), Gewinde (BSP/NPT), Tri-Clamp oder Schweißausführung; Einbaulänge |
| Regelcharakteristik |
Auf/Zu oder modulierend; erforderlicher Kv/Cv und Turndown; Antrieb oder Stellungsregler |
| Normen und Zertifikate |
CE/PED, EHEDG, ATEX, FDA, 3.1-Werkstoffzeugnisse |
| Wartung |
Austauschbare Sitze und Dichtungen, CIP/SIP-Beständigkeit, Verfügbarkeit von Ersatzteilen |
Wählen Sie die richtige Ausführung anhand von Medium, Druck und Anschluss – oder fragen Sie unsere Spezialisten nach einer technischen Empfehlung.
Welche Zertifizierungen sind erforderlich?
- CE / PED – vorgeschrieben für Druckgeräte oberhalb der Richtliniengrenze, gemäß europäischer Druckgeräterichtlinie
- EHEDG / 3-A – hygienisches Design für sanitäre Prozesse in Food, Pharma und Reindampf
- ATEX – für Antriebe und Sensoren in explosionsgefährdeten Bereichen
- 3.1-Werkstoffzeugnisse – Rückverfolgbarkeit von Werkstoff und chemischer Zusammensetzung
- FDA / EG 1935/2004 – für Armaturen mit Kontakt zu Lebensmitteln oder Trinkwasser
Hinweis: In Dampf- und Gasanlagen ist CE/PED in der Regel vorgeschrieben. In hygienischen Prozessen gelten EHEDG und 3-A ergänzend zur PED.
Montage und Wartung von Industriearmaturen
Zuverlässigkeit beginnt mit der korrekten Montage. Bauen Sie Armaturen spannungsfrei ein, mit richtiger Ausrichtung und Dichtungsanpressdruck. Vermeiden Sie Torsion an Flanschen und sorgen Sie für ausreichende Verankerungspunkte, um Wasserschlag und Schwingungen zu dämpfen. Reinigen Sie Schmutzfänger nach der Erstinbetriebnahme und führen Sie vor der Freigabe eine Druck- und Dichtheitsprüfung durch.
Planen Sie Inspektionen risikobasiert:
- Sicherheitsventile und Kondensatableiter: monatlich bis vierteljährlich funktional prüfen
- Prozessabsperrventile und Rückschlagventile: halbjährlich bis jährlich
Tauschen Sie Sitze, Dichtungen und Federn präventiv aus – basierend auf Belastung und Medienbedingungen. Viele Störungen lassen sich auf Verschmutzung oder falsche Dimensionierung zurückführen — ein kurzes Audit der Kv/Cv-Werte und Ansprechdrücke spart direkte Ausfallkosten.
Typenauswahl, Kv/Cv-Berechnung oder Angebot gewünscht?
Unsere Spezialisten unterstützen Sie bei der Auswahl anhand von Medium, Druck, Temperatur und Normanforderungen. Teilen Sie uns Ihre Prozessdaten mit und erhalten Sie eine technisch fundierte Empfehlung oder ein Angebot.
Kostenlose technische Beratung anfragen ?
Häufig gestellte Fragen zu Industriearmaturen
Was ist der Unterschied zwischen einem Absperrventil und einer Industriearmatur?
Industriearmatur ist der Oberbegriff für alle funktionalen Komponenten in einem Rohrleitungssystem: Absperrventile, Messgeräte, Regelventile und Sicherheitseinrichtungen. Ein Absperrventil ist eine Art Armatur, die den Durchfluss startet, stoppt oder dosiert — zum Beispiel Kugelhähne, Absperrklappen oder Absperrschieber.
Wie bestimme ich den richtigen Kv/Cv-Wert für mein Ventil?
Berechnen Sie den Kv/Cv anhand des gewünschten Durchflusses, des zulässigen Druckverlusts und der Medieneigenschaften. Berücksichtigen Sie dabei sowohl Betriebs- als auch Spitzenbedingungen und wählen Sie ausreichend Turndown für eine stabile Regelung. Ebora kann diese Berechnung anhand Ihrer Prozessdaten für Sie durchführen.
Welches Material wähle ich für meine Armaturen: Edelstahl, Stahl oder Bronze?
Edelstahl 316(L) verwenden Sie bei korrosiven Medien, Reindampf und hygienischen Prozessen. Stahl eignet sich für die allgemeine Industrie bei höheren Drücken und Temperaturen. Bronze wird häufig in Trinkwasser- und Meerwasseranwendungen eingesetzt. Wählen Sie Elastomere — EPDM, FKM, PTFE oder FFKM — entsprechend der chemischen Beständigkeit und Prozesstemperatur.
Wie verhindere ich Wasserschlag und Schwingungen in meinem Rohrleitungssystem?
Dimensionieren Sie das System auf realistische Strömungsgeschwindigkeiten und vermeiden Sie plötzliches Schließen von Armaturen. Setzen Sie Soft-Close-Rückschlagventile ein und sorgen Sie für korrekte Führung und Verankerung der Rohrleitung. In automatisierten Anlagen können Slow-Opening-Antriebe Druckspitzen begrenzen.
