Ein Kondensableiter wird eingesetzt, wenn Kondensat, Luft oder nicht kondensierbare Gase aus einem Dampfsystem abgeführt werden müssen, ohne dass Dampf verloren geht. Die Wahl des richtigen Typs hängt von Betriebsdruck, Belastung und dem Aufbau Ihrer Anlage ab. Ebora liefert Kondensableiter von bewährten Herstellern wie Spirax Sarco, ARI-Armaturen und Goetze Armaturen, geeignet für unterschiedlichste Prozessbedingungen.
Was ist ein Kondensableiter?
Ein Kondensableiter ist ein selbsttätiges Bauteil, das Kondensat kontinuierlich aus einem Dampfsystem ableitet, während Dampf im System verbleibt. Ohne korrekte Ableitung sinkt die Wärmeübertragung und das Risiko von Wasserschlag und Korrosion steigt. Innerhalb von
Armaturen übernimmt der Kondensableiter eine kritische Funktion bei der Aufrechterhaltung der Prozesseffizienz.
Die drei Kernfunktionen eines Kondensableiters sind:
- Ableitung von Kondensat und nicht kondensierbaren Gasen
- Erhalt von Dampf im System
- Schutz von Leitungen und Anlagen vor Schäden
Wie funktioniert ein Kondensableiter?
Die Funktionsweise eines Kondensableiters basiert auf dem physikalischen Unterschied zwischen Dampf und Kondensat. Je nach Typ reagiert der Kondensableiter auf Temperatur, Druck oder Dichte. Sobald Kondensat vorhanden ist, öffnet der Kondensableiter und leitet es ab. Bei Anwesenheit von Dampf schließt er automatisch. Dieser Vorgang läuft kontinuierlich ab und passt sich wechselnden Prozessbedingungen an.
Es gibt drei Funktionsprinzipien:
- Mechanisch – reagiert auf Dichteunterschied (schwimmergesteuerter und umgekehrter Eimer-Kondensableiter)
- Thermodynamisch – reagiert auf Druck- und Geschwindigkeitsunterschiede (thermodynamischer Kondensableiter)
- Thermostatisch – reagiert auf Temperaturunterschiede (thermostatischer und Bimetall-Kondensableiter)

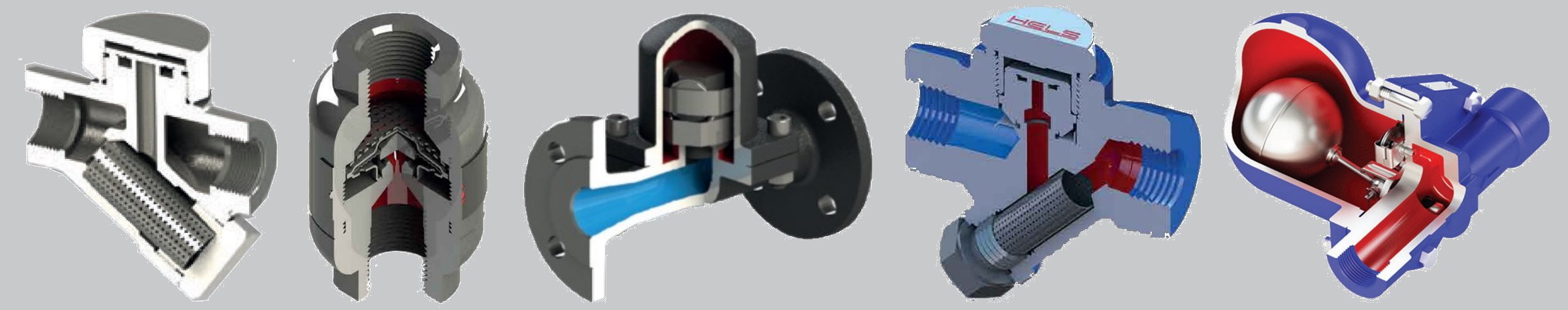

Welche Typen von Kondensableitern gibt es?
In industriellen Anwendungen werden verschiedene Typen von Kondensableitern eingesetzt, jeweils abgestimmt auf spezifische Druck- und Belastungsbedingungen.
Thermodynamischer Kondensableiter
Arbeitet auf Basis von Druck- und Geschwindigkeitsunterschieden. Geeignet für höhere Drücke und wechselnde Belastung. Kompakte Bauweise und geringer Wartungsaufwand.
Schwimmergesteuerter Kondensableiter
Regelt die Kondensatableitung kontinuierlich auf Basis des Schwimmerniveaus. Eingesetzt bei konstanter Belastung und Prozessen, die eine kontinuierliche Ableitung erfordern.
Thermostatischer Kondensableiter
Reagiert auf Temperaturunterschiede zwischen Dampf und Kondensat. Leitet Kondensat ab, sobald es ausreichend abgekühlt ist. Geeignet für niedrigere Drücke und Heizanwendungen.
Bimetall-Kondensableiter
Verwendet zwei Metalle mit unterschiedlichen Ausdehnungskoeffizienten, um die Ableitung bei Temperaturänderungen automatisch zu regeln. Geeignet für schwer zugängliche Anlagen.
Umgekehrter Eimer-Kondensableiter
Mechanische Funktionsweise auf Basis der Anwesenheit von Dampf und Kondensat. Geeignet für spezifische Anwendungen mit höheren Drücken und verunreinigtem Kondensat.
Membran-Kondensableiter
Regelt die Ableitung über Druckunterschiede an einer flexiblen Membran. Eingesetzt in kompakten Anlagen mit begrenztem Platzangebot.
Venturi-Kondensableiter
Nutzt Strömungseffekte für eine kontinuierliche Ableitung ohne bewegliche Teile. Eingesetzt, wo herkömmliche Kondensableiter aufgrund von Vibrationen oder extremen Bedingungen weniger geeignet sind.
Auswahlhilfe: Welcher Typ passt zu Ihrer Situation?
| Situation |
Empfohlener Typ |
| Hoher Druck, wechselnde Belastung |
Thermodynamischer Kondensableiter |
| Konstante Belastung, kontinuierliche Ableitung |
Schwimmergesteuerter Kondensableiter |
| Niedriger Druck, Heizanwendung |
Thermostatischer Kondensableiter |
| Schwer zugänglicher Standort |
Bimetall-Kondensableiter |
| Verunreinigtes Kondensat, hoher Druck |
Umgekehrter Eimer-Kondensableiter |
| Kompakte Anlage |
Membran-Kondensableiter |
| Vibrationen oder extreme Bedingungen |
Venturi-Kondensableiter |
Wählen Sie den richtigen Kondensableiter auf Basis von Betriebsdruck, Medium und Belastung, oder fordern Sie direkt ein Angebot an unter +31 26-3706830 oder info@ebora.nl.
Anwendungen von Kondensableitern in der Industrie
Kondensableiter werden in Anlagen eingesetzt, in denen Dampf zur Beheizung, Trocknung oder Prozesssteuerung verwendet wird. In Wärmetauschern sorgt eine korrekte Kondensatableitung für eine stabile Wärmeübertragung und verhindert Energieverluste durch Dampfverlust oder Kondensatstau. In Dampfturbinen tragen Kondensableiter zu einem gleichmäßigen Betrieb und einer längeren Lebensdauer der Anlage bei.
In Kombination mit
Ventilantrieben und
Kugelhähnen entsteht ein kontrolliertes System, in dem Druck und Temperatur beherrschbar bleiben. Ein Spirax Sarco Kondensableiter wird häufig in Prozessen eingesetzt, die eine präzise Regelung und gleichbleibende Leistung erfordern, wie in der Lebensmittelindustrie, der pharmazeutischen Produktion und der chemischen Industrie.
Worauf achten Sie bei der Auswahl eines Kondensableiters?
Häufig gestellte Fragen zu Kondensableitern
Was ist der Unterschied zwischen einem thermodynamischen und einem schwimmergesteuerten Kondensableiter?
Ein thermodynamischer Kondensableiter arbeitet auf Basis von Druck- und Geschwindigkeitsunterschieden und ist für höhere Drücke mit wechselnder Belastung geeignet. Ein schwimmergesteuerter Kondensableiter regelt die Ableitung kontinuierlich auf Basis des Kondensatniveaus und wird bei konstanter Belastung eingesetzt. Die Wahl hängt von Ihrem Druck, Belastungsprofil und der gewünschten Ableitfrequenz ab.
Woran erkenne ich einen defekten Kondensableiter?
Ein defekter Kondensableiter ist erkennbar an Dampfverlust über die Ableitungsleitung, Kondensatstau im System oder Unregelmäßigkeiten bei Druck und Temperatur. Ein dauerhaft geöffneter Kondensableiter verliert Dampf und erhöht den Energieverbrauch. Ein Kondensableiter, der nicht öffnet, verursacht Kondensatstau mit Wasserschlaggefahr.
Wann wähle ich einen Spirax Sarco Kondensableiter?
Ein Spirax Sarco Kondensableiter ist die richtige Wahl, wenn präzise Regelung, hohe Zuverlässigkeit und umfangreicher technischer Support gefordert sind. Spirax Sarco bietet Ausführungen für nahezu alle Druckklassen und Anwendungen, einschließlich Dampfturbinen, Wärmetauscher und Heizungssysteme.
Wie oft sollte ein Kondensableiter geprüft werden?
Die Prüffrequenz hängt von der Anwendung und dem Typ des Kondensableiters ab. In den meisten industriellen Anlagen wird eine regelmäßige Inspektion empfohlen, mindestens jährlich. Ein unentdeckter defekter Kondensableiter führt zu Energieverlust und möglichen Schäden an der Anlage. Regelmäßige Kontrolle verlängert die Lebensdauer Ihres Systems.
