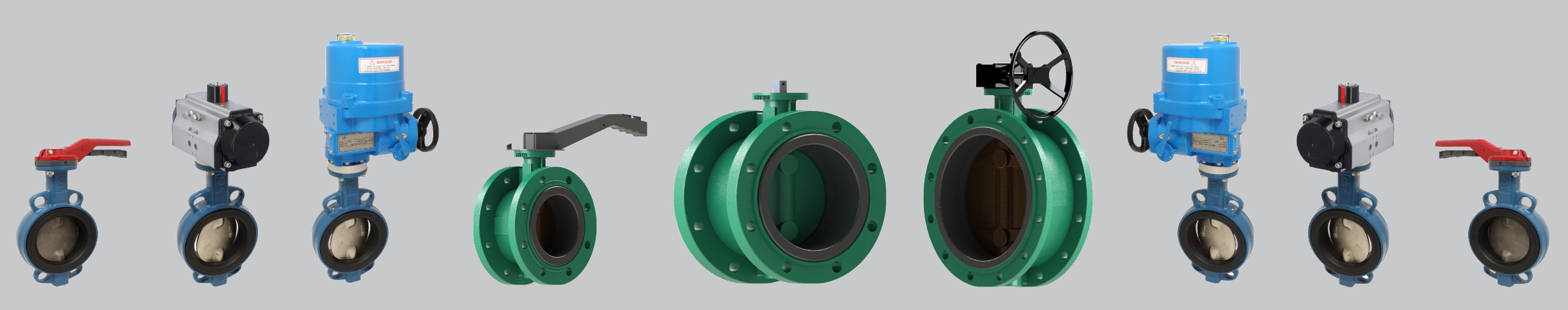

Welche Arten von Absperrklappen gibt es?
Es gibt vier Haupttypen, die sich durch die Position der Scheibe gegenüber der Dichtung unterscheiden:
| Typ |
Anwendung |
Vorteil |
Nachteil |
| Konzentrisch |
Täglicher Einsatz, Wasser, Luft |
+ Günstigster Anschaffungspreis |
- Gummi verschleißt bei dauerhaft offenem oder geschlossenem Zustand |
| Doppelt exzentrisch |
Seltene Betätigung, höherer Druck |
+ Weniger Verschleiß, geringeres Drehmoment |
- Höherer Preis als konzentrisch |
| Dreifach exzentrisch |
Anspruchsvolle Anwendungen, hoher Druck/Temperatur |
+ Metall-auf-Metall-Dichtung, Nullleckage |
- Höherer Anschaffungspreis |
| Vierfach exzentrisch |
Extrembedingungen |
+ Maximale Lebensdauer |
- Begrenztes Sortiment, höhere Kosten |
Konzentrische Absperrklappe
Die konzentrische Absperrklappe ist der am häufigsten eingesetzte Typ bei täglicher Betätigung. Die Scheibe sitzt genau in der Mitte des Gehäuses und drückt beim Schließen gegen eine Gummidichtung. Ein Nachteil ist, dass bei dauerhaft geöffneter Stellung der Gummi verformt werden kann, was beim Schließen zu Leckagen führen kann. Bei dauerhaft geschlossener Stellung ist ein höheres Losbrechmoment erforderlich. Wählen Sie diesen Typ, wenn die Absperrklappe regelmäßig betätigt wird und das Medium nicht aggressiv ist.
Doppelt und dreifach exzentrische Absperrklappe
Bei einer doppelt exzentrischen Absperrklappe ist die Scheibe leicht aus der Mitte des Gehäuses versetzt, sodass beim Öffnen und Schließen kaum Kontakt mit der Dichtung entsteht. Dies verlängert die Lebensdauer erheblich und reduziert das erforderliche Drehmoment. Wählen Sie diesen Typ, wenn die Klappe selten betätigt wird oder bei höheren Drücken.
Dreifach exzentrische Absperrklappen werden bei anspruchsvollen Anwendungen wie hohem Druck, hoher Temperatur oder aggressiven Medien eingesetzt. Die Scheibe kommt erst im allerletzten Moment mit der Dichtung in Kontakt — Metall auf Metall — wodurch ein nahezu leckagefreier Abschluss entsteht. Dieser Typ wird auch als High Performance Absperrklappe bezeichnet.
Brandsichere Absperrklappe
Für Anwendungen, bei denen Brandschutz eine Anforderung ist — wie in der Prozessindustrie, Offshore oder in Gebäuden mit erhöhtem Brandrisiko — ist eine brandsichere Absperrklappe erforderlich. Diese Ausführung ist nach API 607 oder API 609 zertifiziert und stellt sicher, dass die Klappe im Brandfall ihre Dichtfunktion behält. Ebora liefert brandsichere Absperrklappen auf Anfrage, auch als ATEX-Ausführung. Fragen Sie bei Ihrer Anfrage nach den verfügbaren Zertifikaten.
Absperrklappe 125mm und andere Größen
Absperrklappen sind in einem breiten Größenbereich von DN40 bis DN2000 erhältlich. Eine häufig nachgefragte Größe ist die Absperrklappe 125mm (DN125), die in Wasserleitungen, Kühlwasseranlagen und HVAC-Anwendungen weit verbreitet ist. Bei der Auswahl der richtigen Größe beachten Sie bitte:
- Nennweite (DN) der Rohrleitung
- Zulässiger Betriebsdruck (PN)
- Medium und Temperatur
- Flanschnorm (EN 1092, ANSI/ASME)
Anschlussarten
Ebora liefert Absperrklappen mit verschiedenen Anschlussarten:
- Wafer — zwischen zwei Flansche eingeklemmt, kompakt und leicht
- Lug-Typ — mit Gewindebohrungen, auch als Endarmatur geeignet
- Monoflansch — einseitig geflanscht
- Doppelflansch — beidseitig geflanscht, für höhere Drücke
Wählen Sie die Anschlussart entsprechend der Flanschnorm in Ihrer Anlage und der erforderlichen Druckklasse.
Pneumatische Absperrklappe
Eine pneumatische Absperrklappe wird eingesetzt, wenn eine automatische Betätigung erforderlich ist und Druckluft verfügbar ist. Zahnstangen- und Scotch-Yoke-Viertelwendeantriebe sind die am häufigsten verwendeten Antriebsprinzipien. Sie wählen aus:
- Federrücklauf (Fail-safe): der Antrieb öffnet über Luftdruck; die Feder schließt die Klappe bei Druckluftausfall
- Doppeltwirkend: Luft öffnet und schließt die Klappe — geeignet, wenn eine erzwungene Endlage bei Ausfall nicht erwünscht ist
Pneumatische Absperrklappen werden komplett montiert und geprüft geliefert. Auf Anfrage mit Magnetventil, Endlagenrückmeldung oder Stellungsregler erhältlich.
Elektrisch betätigte Absperrklappe
Elektrische Antriebe sind geeignet, wenn keine Druckluft verfügbar ist oder wenn das Signal einer SPS direkt verarbeitet werden soll. Der Antrieb öffnet und schließt die Absperrklappe über einen Elektromotor. Für modulierende Anwendungen ist ein elektrischer Antrieb mit Stellungsregler erhältlich, angesteuert über ein 4-20 mA Signal.
Achtung: Eine elektrisch betätigte Absperrklappe ist kein geeigneter Ersatz für ein Regelventil bei Anwendungen, die eine genaue Durchflussregelung erfordern.
Einsatzbereiche der Absperrklappe
Absperrklappen werden in verschiedenen Branchen eingesetzt:
- Marine und Offshore
- Heizung, Lüftung und Klimatechnik (HVAC)
- Chemie und Petrochemie
- Trinkwasser- und Abwasseranlagen
- Apparate- und Maschinenbau
- Lebensmittel- und Pharmaindustrie
Werkstoffe
Die Werkstoffauswahl hängt vom Medium, der Temperatur und der erforderlichen chemischen Beständigkeit ab. Ebora liefert Absperrklappen unter anderem aus:
- Grauguss (GG25) — Standard für Wasser und Luft
- Sphäroguss (GGG40) — höhere Drücke und Schlagfestigkeit
- Edelstahl (SS 316) — korrosive Medien
- Bronze — Trinkwasser und maritime Anwendungen
- PVC-U, PVC-C, PP, PVDF — chemisch aggressive Medien
Marken Absperrklappen
Neben dem Standardsortiment liefert Ebora auch Absperrklappen von Spezialherstellern, darunter Wouter Witzel, Bray, Emerson, Keystone, FIP und Georg Fischer.
Wählen Sie die passende Absperrklappe nach Medium, Druck und Nennweite, oder fordern Sie direkt ein Angebot bei unseren Spezialisten an.
Häufig gestellte Fragen
Was ist der Unterschied zwischen einer Wafer- und einer Lug-Absperrklappe?
Eine Wafer-Absperrklappe wird zwischen zwei Flansche eingeklemmt und ist nicht als Endarmatur geeignet. Eine Lug-Absperrklappe verfügt über Gewindebohrungen im Gehäuse, mit denen die Klappe auf beiden Seiten unabhängig befestigt werden kann — auch als Endarmatur verwendbar, wenn eine Seite der Rohrleitung drucklos bleiben muss.
Wann benötige ich eine brandsichere Absperrklappe?
Eine brandsichere Absperrklappe ist erforderlich, wenn die Anlage unter Brandschutzvorschriften fällt, wie in der Offshore-Industrie, in Raffinerien oder in Gebäuden mit erhöhtem Brandrisiko. Wählen Sie eine Ausführung, die nach API 607 oder API 609 zertifiziert ist. Fragen Sie bei Ihrer Anfrage nach den verfügbaren Zertifikaten.
Kann eine Absperrklappe als Regelventil eingesetzt werden?
Eine Absperrklappe kann für eine einfache Durchflussregelung verwendet werden, ist jedoch kein vollwertiger Ersatz für ein Regelventil. Bei präziser Regelung — beispielsweise mit einem bestimmten Cv-Verlauf oder geringem Druckabfall — ist ein Regelventil die bessere Wahl. Kontaktieren Sie uns für eine Beratung auf Basis Ihrer Prozessdaten.
Welche Absperrklappe eignet sich für aggressive Medien?
Wählen Sie eine Absperrklappe mit Gehäuse und Scheibe aus Edelstahl 316 oder Kunststoff (PVC-C, PP oder PVDF) und einer Dichtung aus EPDM, PTFE oder FKM (Viton), abhängig vom jeweiligen Medium und der Temperatur. Unsere Spezialisten beraten Sie zur richtigen Werkstoffkombination.
