ProtectaFlex Detect Flexibel dubbelwandig leidingsysteem met lekdetectie

Een flexibel dubbelwandig leidingsysteem gebruikt u wanneer u agressieve of gevaarlijke vloeistoffen transporteert of doseert en een onopgemerkte lekkage niet aanvaardbaar is. Denk aan doseerinstallaties voor zuren, logen of oxidatiemiddelen in de chemische industrie, waterzuivering of voedingsmiddelenindustrie. De FIP ProtectaFlex Detect combineert een flexibele dubbelwandige leiding met een geïntegreerd elektrisch lekdetectiesysteem — zodat een lekkage direct wordt gesignaleerd voordat het medium de omgeving bereikt.

Wat is een flexibel dubbelwandig leidingsysteem?

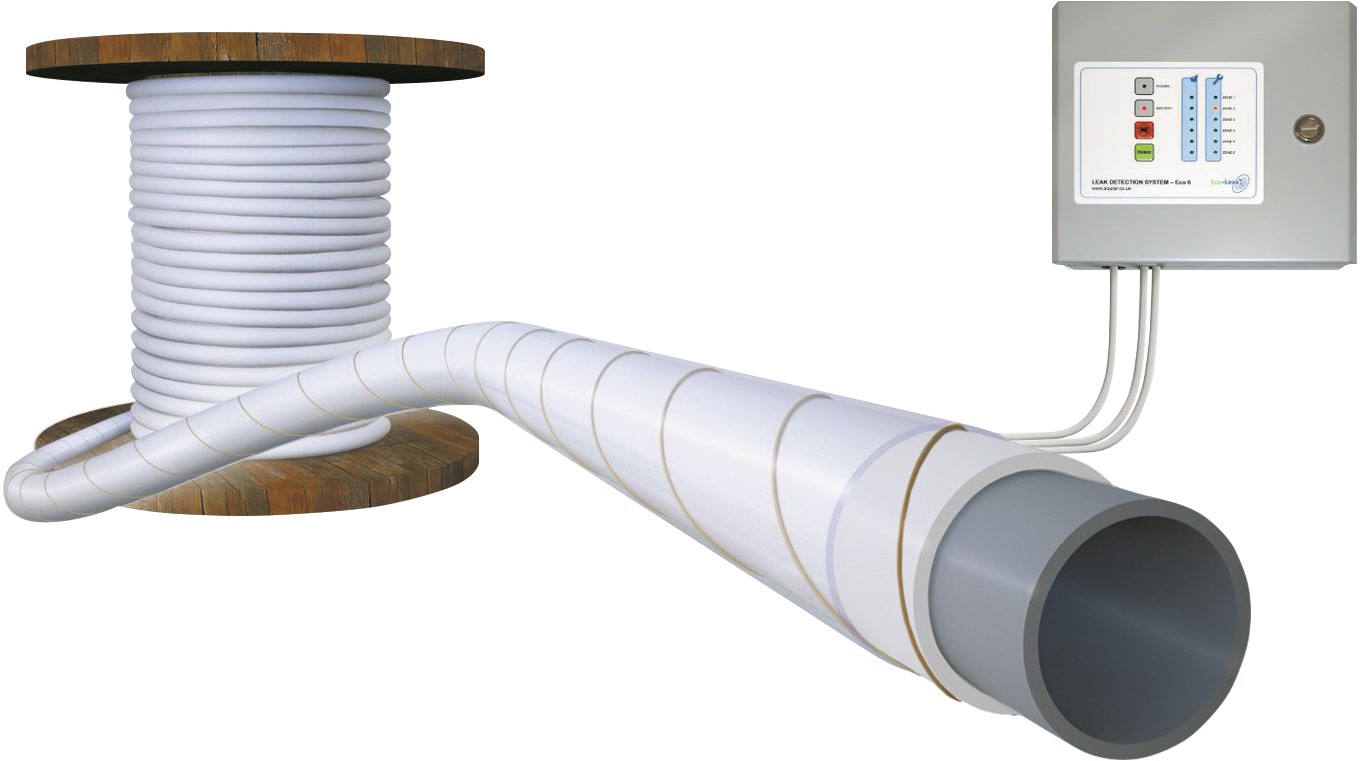

Bij een dubbelwandig leidingsysteem ligt de primaire buis — die het medium transporteert — binnen een tweede, bredere buitenmantel. De ruimte tussen beide buizen, de interstitiële ruimte, vangt een eventuele lekkage op voordat het medium de buitenlucht bereikt. Bij de ProtectaFlex Detect bestaat de buitenmantel uit versterkt polyurethaan (PU), dat chemisch bestand en UV-bestendig is. De binnenbuis is leverbaar in RPVC, LDPE of PTFE, afhankelijk van het te transporteren medium. Omdat het systeem flexibel is, kunt u het op haspel bestellen in lengtes tot 450 meter en over lange afstanden leggen zonder tussenliggende koppelingen — elk koppelpunt is immers een potentieel lekpunt.

Hoe werkt de lekdetectie van ProtectaFlex Detect?

In de wand van de ProtectaFlex Detect lopen twee koperdraadgeleiders tussen de binnenbuis en de PU-buitenmantel. Zodra er vloeistof in de interstitiële ruimte terechtkomt, veroorzaakt deze een kortsluiting tussen de twee draden. Dit activeert direct een alarm of schakelt de doseerpompinstallatie uit. De detectie vereist slechts een minimale hoeveelheid vloeistof — de koperdraad loopt over de volledige lengte van de leiding, zodat een lekkage op elke positie wordt opgepikt. U verbindt de geleiders rechtstreeks op een schakelkast of op een van de twee beschikbare EcoLeak-alarmboxen: de Eco-1 voor één zone, de Eco-6 voor maximaal zes zones tegelijkertijd. Voor meer achtergrond over lekdetectie-instrumentatie verwijzen wij u naar onze pagina lekdetectie.

Waar past u een flexibele dubbelwandige leiding voor dosering toe?

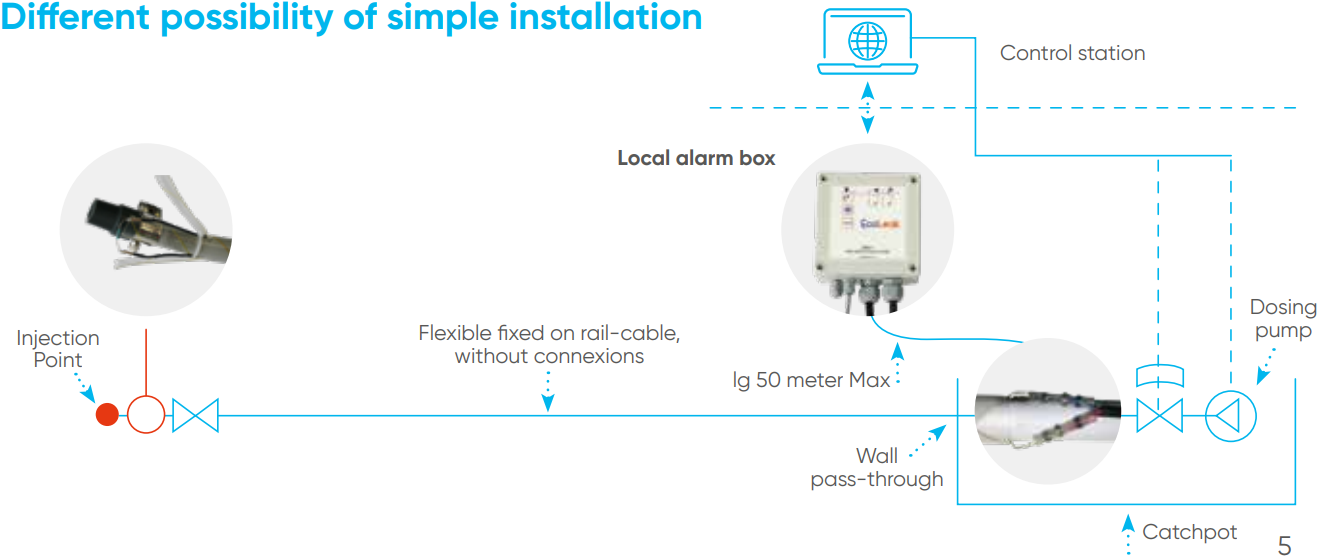

De meest voorkomende toepassing is het verbinden van een doseertank met een injectiepunt in een procesleiding. Bij chemicaliëndosering — zoals het doseren van natriumhypochloriet, zoutzuur, zwavelzuur of natriumhydroxide — zijn de leidinglengtes vaak beperkt, maar de risico's bij lekkage groot. De flexibele uitvoering maakt het eenvoudig om de leiding te leiden langs bestaande kabelgoten, door wanden of over vloeren zonder kostbare maatwerk-bochtstukken. Andere toepassingen zijn:

• Transport van proceschemicaliën tussen reactorvaten en doseerpunten
• Veiligheidsleidingen in chemische laboratoria
• Vloeistoftransport in de voedingsindustrie (LDPE of PTFE uitvoering)
• Koelwater- en waterbehandelingsinstallaties met agressieve additieven

Bij toepassingen waarbij u ook de doorstroming wilt bewaken, combineer dan de ProtectaFlex Detect met een flowmeter op het systeem.

Welk binnenbuismateriaal past bij uw doseermedium?

De keuze van het binnenbuismateriaal bepaalt de chemische bestendigheid van het systeem. Gebruik onderstaande tabel als eerste selectiehulp — raadpleeg altijd de volledige chemische resistentielijst uit de brochure of neem contact op voor twijfelgevallen.

Let op bij selectie: PTFE heeft de breedste chemische bestendigheid maar een kleinere beschikbare diameterreeks (tot DN25) en een grotere minimale buigstraal dan RPVC of LDPE.

Voordelen ten opzichte van een star pipe-in-pipe systeem

Traditionele dubbelwandige leidingsystemen bestaan uit starre kunststof of metalen buizen die in het veld worden samengesteld. Dat vraagt om maatwerk bochtstukken, T-stukken en koppelingen op elk veranderpunt — elk een potentieel lekpunt. De ProtectaFlex Detect biedt als flexibel systeem concrete voordelen:

• Tot 48% lichter dan een vergelijkbaar star systeem
• Leverbaar in lengtes tot 450 meter op haspel — minder verbindingen, minder risico
• Kleinere buigstraal: eenvoudig te leiden langs bestaande infrastructuur
• Snellere installatie: één standaard koppelstuk per einde, crimp- of oplosmiddelverbinding
• Geïntegreerde lekdetectie elimineert de noodzaak voor aparte opvangbakken in de meeste toepassingen

Wanneer u ook bij de afsluiting van uw procesleiding werkt met chemisch bestendige appendages, bekijk dan onze membraanafsluiters — een veelgebruikte combinatie in doseersystemen.

Toepassingen per sector

De ProtectaFlex Detect wordt ingezet in uiteenlopende sectoren waar veilig chemicaliëntransport een vereiste is:

• Chemische industrie: dosering van proceschemicaliën, zuurstations, neutralisatie-installaties
• Drinkwater- en afvalwaterzuivering: dosering van desinfectiemiddelen (hypochloriet, chloordioxide) en pH-correctiemiddelen
• Voedingsindustrie: transport van reinigings- en desinfectiemiddelen (CIP/SIP), productie van levensmiddelenadditieven — LDPE en PTFE zijn geschikt voor voedingscontact
• Laboratoria en farmacie: transport van kleine hoeveelheden agressieve vloeistoffen over korte of lange afstanden

Voor procesbewaking naast uw lekdetectiesysteem kunt u ook kijken naar onze druksensoren voor continue drukmonitoring in de leiding.

Technische specificaties ProtectaFlex Detect

• Binnendiameter: DN6 tot DN50 (RPVC/LDPE), DN6 tot DN25 (PTFE)
• Buitenmantel: versterkt polyurethaan (PU), transparant, UV-bestendig
• Werkdruk bij 20°C: tot 16 bar (afhankelijk van diameter en materiaal)
• Brandclassificatie: UL94 V2 en HB
• Maximale leverlengte: 450 meter op haspel
• Verbindingen: mechanisch krimpen of oplosmiddelverbinding (RPVC/LDPE), krimpen (PTFE)
• Alarmboxen: EcoLeak Eco-1 (1 zone) of Eco-6 (tot 6 zones), IP66/IP43
• Goedkeuringen binnenbuis: WRAS goedkeuring voor RPVC en LDPE

Selecteer het juiste binnenbuismateriaal en de benodigde diameter op basis van uw medium, werkdruk en temperatuur, of vraag direct een offerte aan voor uw doseerapplicatie.

Veelgestelde vragen

Kan ik de ProtectaFlex Detect ook buiten toepassen?

Ja. De PU-buitenmantel is UV-bestendig en geschikt voor buitentoepassing. Bij vorst houdt u rekening met de minimale werktemperatuur: -20°C voor RPVC en LDPE, -70°C voor PTFE. Optioneel is het systeem leverbaar met thermische isolatie en zelfregelende verwarmingskabel voor vorstbeveiliging.

Hoe ver kan de afstand zijn tussen de leiding en de alarmbox?

Aliaxis adviseert een maximale afstand van 50 meter tussen het einde van de leiding en de EcoLeak-alarmbox. De jumper-kabel (aansluitkabel) kan tot 300 meter zijn. Bij grotere afstanden kan het signaal worden beïnvloed.

Is de ProtectaFlex Detect geschikt voor voedingscontact?

De LDPE- en PTFE-uitvoeringen zijn geschikt voor voedingscontact en plasticiservrij. De RPVC-uitvoering bevat geen ftalaten en is silicoon- en cadmiumvrij, maar is primair bedoeld voor chemische toepassingen buiten de directe voedingscontactzone.

Kan ik het systeem aansluiten op een bestaande SCADA- of BMS-installatie?

Ja. De EcoLeak-alarmboxen beschikken over potentiaalvrije relaiscontacten die u kunt koppelen aan een BMS of procesautomatiseringssysteem voor automatische pompuitschakeling of alarmmelding.
