Hoe werkt een handbediende slangafsluiter?
Bij de handbediende slangafsluiter brengt het draaien van het handwiel via een quetsbalk mechanische kracht over op de manchet. De manchet wordt van buitenaf dichtgedrukt over de volledige doorsnede — het medium komt uitsluitend in contact met de manchet, niet met metalen onderdelen. Bij het openen beweegt de quetsbalk terug en geeft de manchet de volledige nominale doorgang vrij.
Afhankelijk van de nominale diameter werkt het mechanisme eenzijdig (één quetsbalk, DN15–DN50) of tweezijdig (twee quetsbalken, DN65–DN250). Het tweezijdige mechanisme zorgt voor een symmetrisch sluitbeeld en een optimale afdichting bij grotere diameters. Er is geen energie-aansluiting vereist — de afsluiter is altijd bedienbaar.
VIDEO

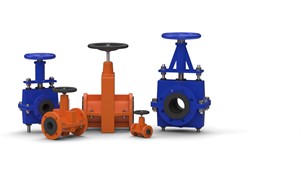

OV-serie — aluminium behuizing, DN15 tot DN250
De OV-serie is de meest toegepaste handbediende slangafsluiter van AKO-Armaturen voor standaard industriële processen. De tweedelige behuizing is uitgevoerd in gepoedercoat aluminium met flensverbinding volgens EN 1092 PN10. De manchet is direct verbonden met de quetsbalk, wat een nauwkeurige en reproduceerbare bediening mogelijk maakt.
Nominale diameters: DN15 tot DN250Behuizingsmateriaal: gepoedercoat aluminiumFlensaansluiting: EN 1092 PN10Mechanisme: eenzijdig (DN15–DN50), tweezijdig (DN65–DN250)Manchetten: diverse elastomeren, leverbaar met voedselveilige kwaliteiten (FDA, EG 1935)
De OV-serie is de eerste keuze voor toepassingen waarbij een compacte, lichte behuizing volstaat en de bedrijfsdruk PN10 niet overschrijdt.
RV-serie — gietijzer, hogere drukklassen
De RV-serie is ontworpen voor zwaardere procesomstandigheden waarbij hogere bedrijfsdrukken of een robuustere behuizing vereist zijn. De behuizing is uitgevoerd in gelakt gietijzer (GJL250) met flensverbindingen volgens DIN EN 1092-1 PN10, PN16 of ANSI B16.5/150 lbs. Vanaf DN250 is het handwiel voorzien van een extra reductievertraging voor een lichtere bediening bij grotere diameters.
Nominale diameters: DN25 tot DN250Behuizingsmateriaal: gelakt gietijzer GJL250Flensaansluiting: DIN EN 1092-1 PN10/PN16 of ANSI B16.5/150 lbsManchetten: met of zonder openingslip, diverse elastomeren, FDA/EG 1935 leverbaarDrukklassen: tot 1, 6, 10 of 16 bar — hogere drukklassen op aanvraag
De openingslip verbindt de manchet direct met het mechanisme en zorgt voor een snelle en volledige vrijgave van de leidingdoorsnede bij het openen — een voordeel bij taaie of viskeuze media.
Wanneer kiest u de OV- of RV-serie?
Criterium
OV-serie
RV-serie
Behuizingsmateriaal
Gepoedercoat aluminium
Gelakt gietijzer (GJL250)
Nominale diameter
DN15 – DN250
DN25 – DN250
Maximale bedrijfsdruk
PN10
Tot 16 bar
Flensaansluiting
EN 1092 PN10
DIN EN 1092-1 / ANSI B16.5
Mechanisme
Eenzijdig / tweezijdig
Tweezijdig
Openingslip
- Niet van toepassing
+ Optioneel
Reductievertraging
- Niet van toepassing
+ Vanaf DN250
Toepassing
Standaard processen tot PN10
Hoge druk, zware omstandigheden
Kies de OV-serie voor standaard toepassingen met een lichte behuizing. Kies de RV-serie wanneer de bedrijfsdruk PN10 overschrijdt of wanneer de procesomstandigheden een robuustere constructie vereisen.
Voor welke media en toepassingen is een handbediende slangafsluiter geschikt?
De handbediende slangafsluiter is geschikt voor dezelfde media als alle andere slangafsluiters — het onderscheid zit in de bediening, niet in de mediacompatibiliteit:
Abrasieve media: zand, cement, slib, ertsVezelrijke media: pulp, vezelsuspensies, afvalwater met vaste deeltjesViskeuze media: pasta's, dikke suspensies, hoogvisceuze productenPoeders en granulaten: plastic korrels, chemische poeders, voedingsgrondstoffen
Handbediening is met name geschikt voor toepassingen waarbij de afsluiter zelden wordt bediend, waarbij de operator ter plaatse aanwezig is en waarbij een eenvoudige, onderhoudsvriendelijke oplossing de voorkeur heeft. Voor frequent schakelen of geautomatiseerde processen zijn de pneumatische of cilinderbediende slangafsluiters beter geschikt.
Slijtagedelen en onderhoud
De manchet is het enige slijtagedeel van de handbediende slangafsluiter. AKO-Armaturen levert manchetten in diverse elastomeren, afgestemd op medium, temperatuur en slijtagebelasting. De manchet is eenvoudig te vervangen. Afhankelijk van de uitvoering kan dit zonder demontage van de volledige behuizing uit de leiding. Ebora levert de slijtagedelen en reservemanchetten voor de OV- en RV-serie.
Veelgestelde vragen
Hoe vaak kan een handbediende slangafsluiter worden bediend voor de manchet slijt?
De levensduur van de manchet is afhankelijk van het medium, de bedieningsfrequentie en het manchetmateriaal. AKO-Armaturen manchetten zijn ontworpen voor langdurig gebruik, ook bij abrasieve media. Bij hogere bedieningsfrequenties of agressieve media adviseren wij een manchetmateriaal op maat te selecteren. Vraag ons om een advies op basis van uw procesgegevens.
Kan de handbediende slangafsluiter later worden omgebouwd naar pneumatische of elektrische bediening?
De OV-serie is beschikbaar in zowel handmatige als pneumatische en elektrische uitvoeringen. Een ombouw op dezelfde behuizing is echter niet standaard mogelijk — daarvoor dient een andere uitvoering te worden geselecteerd. Bekijk ons overzicht van alle slangafsluiters voor een vergelijking van alle bedieningstypen.
Is de handbediende slangafsluiter leverbaar met een vergrendeling of positie-indicator?
Optionele accessoires zoals vergrendelingen en positie-indicatoren zijn beschikbaar via de productpagina van de betreffende slangafsluiter. Neem contact op voor de mogelijkheden bij uw specifieke uitvoering.
Selecteer de juiste handbediende slangafsluiter op basis van serie, diameter en manchetkeuze, of vraag direct een offerte aan via de contactpagina .
