Welke typen appendages zijn er?
Afsluiters en kleppen
- Kogelkranen – kwartslag bediening, hoge dichtheid, geschikt voor een breed mediumbereik
- Vlinderkleppen – gunstige prijs bij grote diameters, lage drukval, korte inbouwlengte
- Schuifafsluiters – volledige doorlaat, lage drukval, veel toegepast in water- en utiliteitsnetten

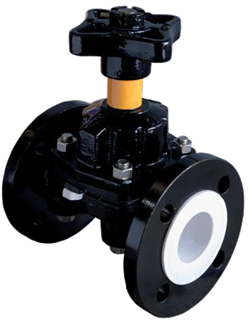

- Membraanventielen – hygiënisch ontwerp, dode-ruimte-arm, geschikt voor clean steam en food
- Regelkleppen – lineaire of equal-percentage trim voor nauwkeurige procesregeling
- Naaldventielen – fijnregeling van kleine debieten, hoge drukbestendigheid

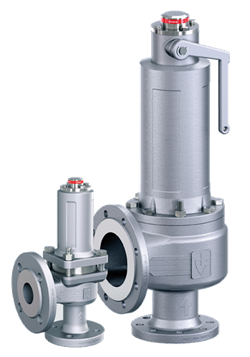

Veiligheidsapparatuur
Meet- en regelapparatuur
- Flowmeters – volumetrisch of massa, inclusief totalisatie en lekdetectie
- Manometers & druktransmitters – lokale uitlezing en 4–20 mA signaal voor bewaking en regeling
Filters en strainers
Y-strainers en basket strainers beschermen kleppen en meetapparatuur tegen vervuiling en verlengen de levensduur van uw installatie.
Waarvoor gebruikt u appendages?
Per sector gelden specifieke eisen voor materiaal, certificering en reinigbaarheid.
Procesindustrie – chemie, pharma, food & beverage
Sanitaire membraanventielen en cavity-filled kogelkranen in 316L/EP-afwerking beperken dode ruimtes en voldoen aan EHEDG-eisen. IO-Link en digitale protocollen maken onderhoud voorspelbaar en borgen traceerbaarheid.
Gebouwen en utiliteit – water, HVAC
Schuifafsluiters en vlinderkleppen verzorgen de distributie; drukreduceer- en ontlastventielen bewaken comfort en veiligheid. Flowmeters helpen bij verbruiksmonitoring en energiebesparing.
Stoom en energie
Vortex- en ultrasone flowmeting, stoomvallen en veiligheidskleppen zijn onmisbaar voor rendement en veiligheid. Waterhamerbeheersing via dempers en soft-close terugslagkleppen voorkomt schade aan leidingwerk.
Maritiem en offshore
Corrosiebestendige uitvoeringen in RVS duplex of brons, compacte vlinderkleppen en veerbelaste terugslagkleppen voor trillingsrijke omgevingen. ATEX-geschikte actuatoren waar de omgeving dat vereist.
Hoe kiest u de juiste appendage?
De selectie hangt af van meerdere factoren tegelijk. Gebruik onderstaande keuzehulp als startpunt:
| Aspect |
Wat controleert u? |
| Medium |
Water, stoom, gas, clean steam; chemische compatibiliteit, viscositeit en deeltjesgehalte |
| Druk en temperatuur |
PN/ANSI-klasse, continue én piekcondities; waterhamer of trilling aanwezig? |
| Aansluiting |
Flens (EN/ASME), schroefdraad (BSP/NPT), Tri-Clamp of lasuitvoering; face-to-face maat |
| Regelkarakteristiek |
Aan/uit of modulerend; benodigde Kv/Cv en turndown; type actuator of positioner |
| Normen en certificaten |
CE/PED, EHEDG, ATEX, FDA, 3.1-materiaalcertificaten |
| Onderhoud |
Vervangbare seats en seals, CIP/SIP-bestendigheid, beschikbaarheid van reservedelen |
Kies de juiste uitvoering op basis van medium, druk en aansluiting of vraag onze specialisten om een technische selectie.
Welke certificeringen zijn van toepassing?
De vereiste certificering hangt af van het medium, de druk en de sector. De meest voorkomende:
- CE / PED – verplicht voor drukapparatuur boven de richtlijngrens, conform Europese regelgeving
- EHEDG / 3-A – sanitair ontwerp voor hygiënische processen in food, pharma en clean steam
- ATEX – voor actuatoren en sensoren in explosiegevaarlijke zones
- 3.1-materiaalcertificaten – traceerbaarheid van materiaal en chemische samenstelling
- FDA / EC 1935/2004 – voor appendages in contact met levensmiddelen of drinkwater
Let op: in stoom- en gasinstallaties is CE/PED doorgaans verplicht. In hygiënische processen gelden EHEDG en 3-A naast PED.
Installatie en onderhoud van appendages
Betrouwbaarheid begint bij correcte inbouw. Monteer appendages spanningsvrij, met de juiste uitlijning en pakkingdruk. Voorkom torsie op flenzen en zorg voor voldoende ankerpunten om waterhamer en trilling te dempen. Reinig strainers na de eerste inbedrijfstelling en voer een druk- en lekproef uit vóór vrijgave.
Plan inspecties risicogestuurd:
- Veiligheidskleppen en stoomvallen: maandelijks tot per kwartaal functioneel controleren
- Procesafsluiters en terugslagkleppen: halfjaarlijks tot jaarlijks
Vervang seats, seals en veren preventief op basis van belasting en mediumcondities. Veel storingen zijn te herleiden tot vervuiling of verkeerde dimensionering — een korte audit op Kv/Cv en setdrukken bespaart direct faalkosten.
Typekeuze, Kv/Cv-bepaling of offerte nodig?
Onze specialisten helpen u bij de selectie op basis van medium, druk, temperatuur en normvereisten. Geef uw procesgegevens door en ontvang een technisch onderbouwd advies of offerte.
Vraag gratis technisch advies aan ?
Veelgestelde vragen over appendages
Wat is het verschil tussen een afsluiter en een appendage?
Appendage is de verzamelnaam voor alle functionele componenten in een leidingsysteem: afsluiters, meetinstrumenten, regelkleppen en veiligheidstoestellen. Een afsluiter is één type appendage, gericht op het starten, stoppen of doseren van flow — denk aan kogel-, vlinder-, klep- of schuifafsluiters.
Hoe bepaal ik de juiste Kv/Cv-waarde voor mijn klep?
Bereken de Kv/Cv op basis van het gewenste debiet, de toegestane drukval en de eigenschappen van het medium. Houd daarbij rekening met zowel de bedrijfscondities als piekcondities, en kies voldoende turndown voor stabiele regeling. Ebora kan deze berekening voor u uitvoeren op basis van uw procesgegevens.
Welke materialen kies ik voor mijn appendages: RVS, staal of brons?
RVS 316(L) past u toe bij corrosieve media, clean steam en hygiënische processen. Staal is geschikt voor algemene industrie bij hogere druk en temperatuur. Brons wordt veel gebruikt in drinkwater- en zeewaterapplicaties. Kies de elastomeren — EPDM, FKM, PTFE of FFKM — op basis van chemische bestendigheid en procestemperatuur.
Hoe voorkom ik waterhamer en trilling in mijn leidingsysteem?
Dimensioneer op realistische stroomsnelheden en vermijd plotseling sluiten van afsluiters. Pas soft-close terugslagkleppen toe en zorg voor correcte geleiding en ankering van het leidingwerk. Bij geautomatiseerde installaties kunt u slow-opening actuatoren overwegen om drukpieken te beperken.
