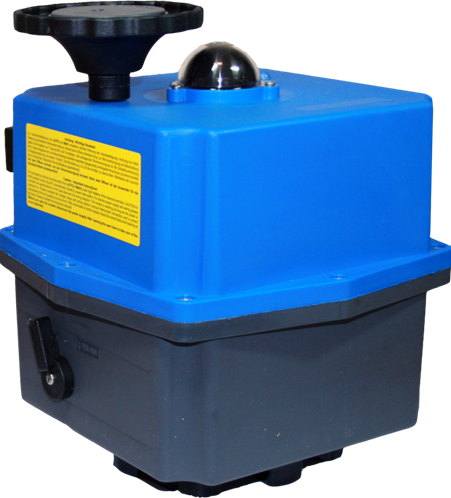

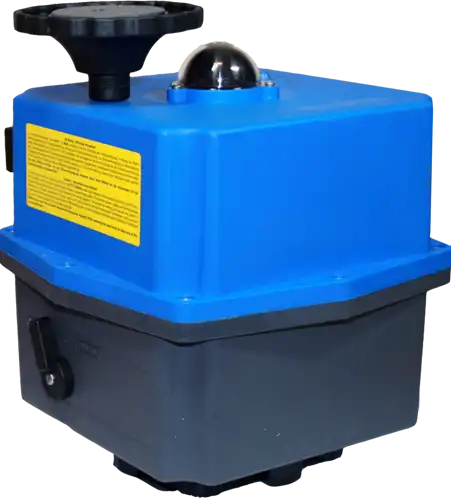

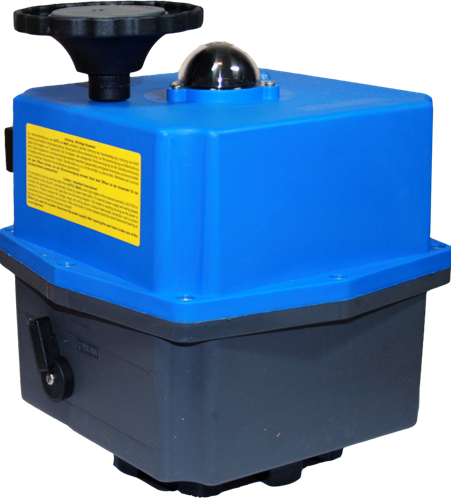

J+J Elektrischer Schwenkantrieb J4C-S140 140 Nm, 24-240 V AC/DC, Auf/Zu, blau, S4C400509
Der J+J J4C-S140 ist ein elektrischer Schwenkantrieb mit 140 Nm Drehmoment zur Automatisierung von Kugelhähnen und Absperrklappen. Diese Ausführung öffnet und schließt die Armatur (Auf/Zu) und meldet beide Endlagen über potentialfreie Kontakte zurück.
Merkmale:
Typ: J4C-S140
Bestellnummer: S4C400509
Baureihe: J4C
Drehmoment (nominal): 140 Nm
Max. Losbrechmoment: 170 Nm
Stellzeit 90° (unbelastet): 34 s (±10%)
Versorgungsspannung: 24-240 V AC/DC (50/60 Hz)
Stromaufnahme (Nennmoment): 2,15 A bei 24 V DC / 0,39 A bei 240 V AC
Ansteuerung: Auf/Zu
Schwenkwinkel: 0°-90° (Standard, einstellbar bis 270°)
Flansch (ISO 5211): F07/F10
Abtrieb (DIN 3337): Achtkant (Stern) 22 mm
Schutzart: IP67 (IEC 60529)
Umgebungstemperatur: -20 °C bis +70 °C
Einschaltdauer: 75%
Motor: Bürstenloser Motor 24 V DC
Endschalter: 4 Mikroschalter (2 Motorstopp, 2 potentialfreie Rückmeldung)
Heizung: Automatisch, 3,5 W
Elektrischer Anschluss: EN 175301-803 Form A (Versorgung), DIN 43650 Form C (Rückmeldung)
Gehäuse: Korrosionsbeständiges Polyamid
Deckelfarbe: blau
Gewicht: 4,72 kg
Marke: J+J
Eigenschaften:
- Bürstenloser 24 V DC-Motor: energieeffizient, leise und wartungsarm
- Elektronische Drehmomentbegrenzung schützt Antrieb und Armatur
- Handnotbetätigung und optische Stellungsanzeige mit LED-Statusanzeige
- Automatische Heizung (3,5 W) gegen Kondenswasser
- Einstellbare Nocken: Schwenkwinkel einstellbar zwischen 0° und 270°
- Erweiterbar mit DPS-Stellungsregler, BSR-Notstromakku, Potentiometer, Modbus oder Bluetooth
Prüfen Sie die technischen Daten oben und bestellen Sie S4C400509 direkt bei Ebora.
