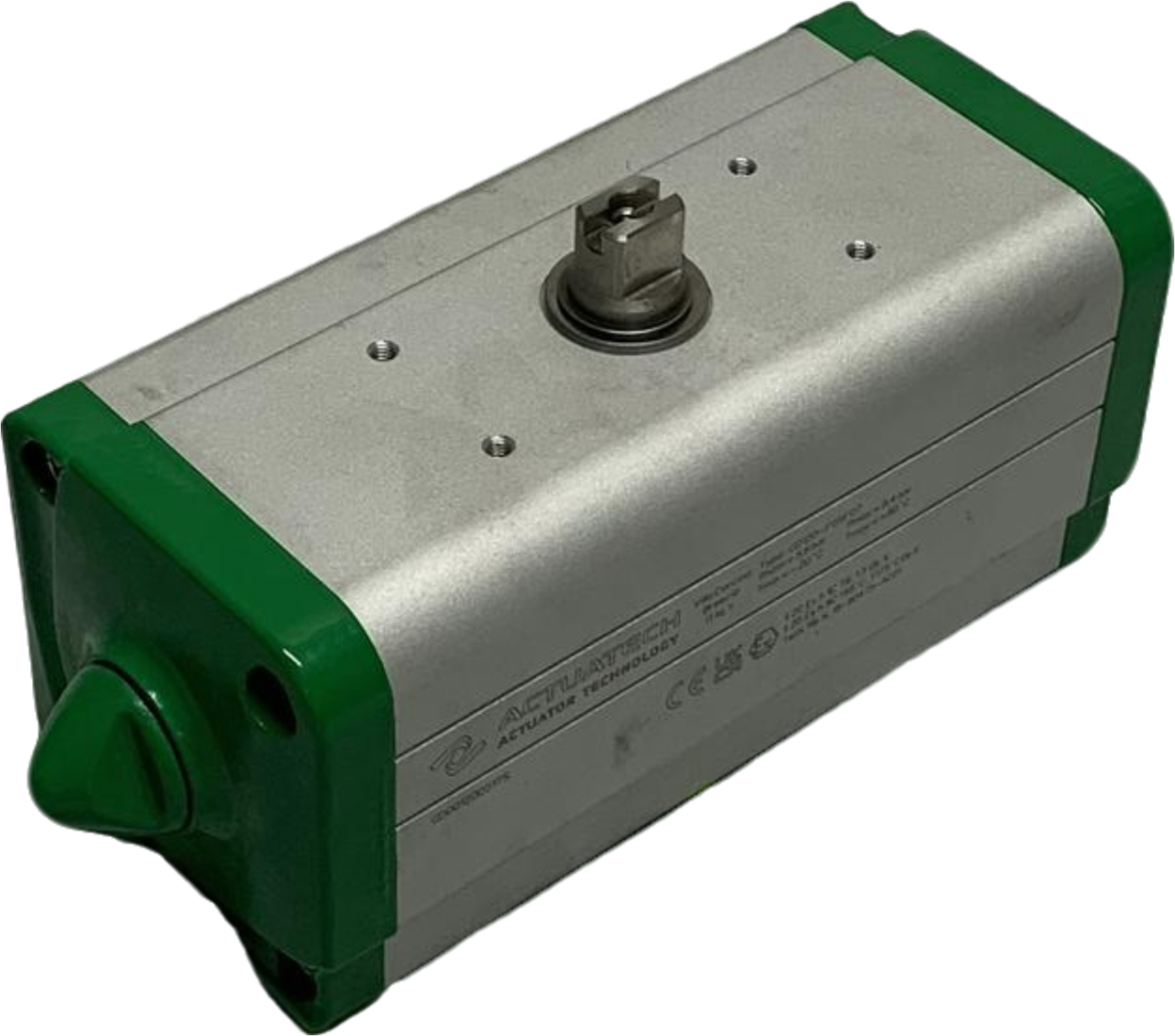

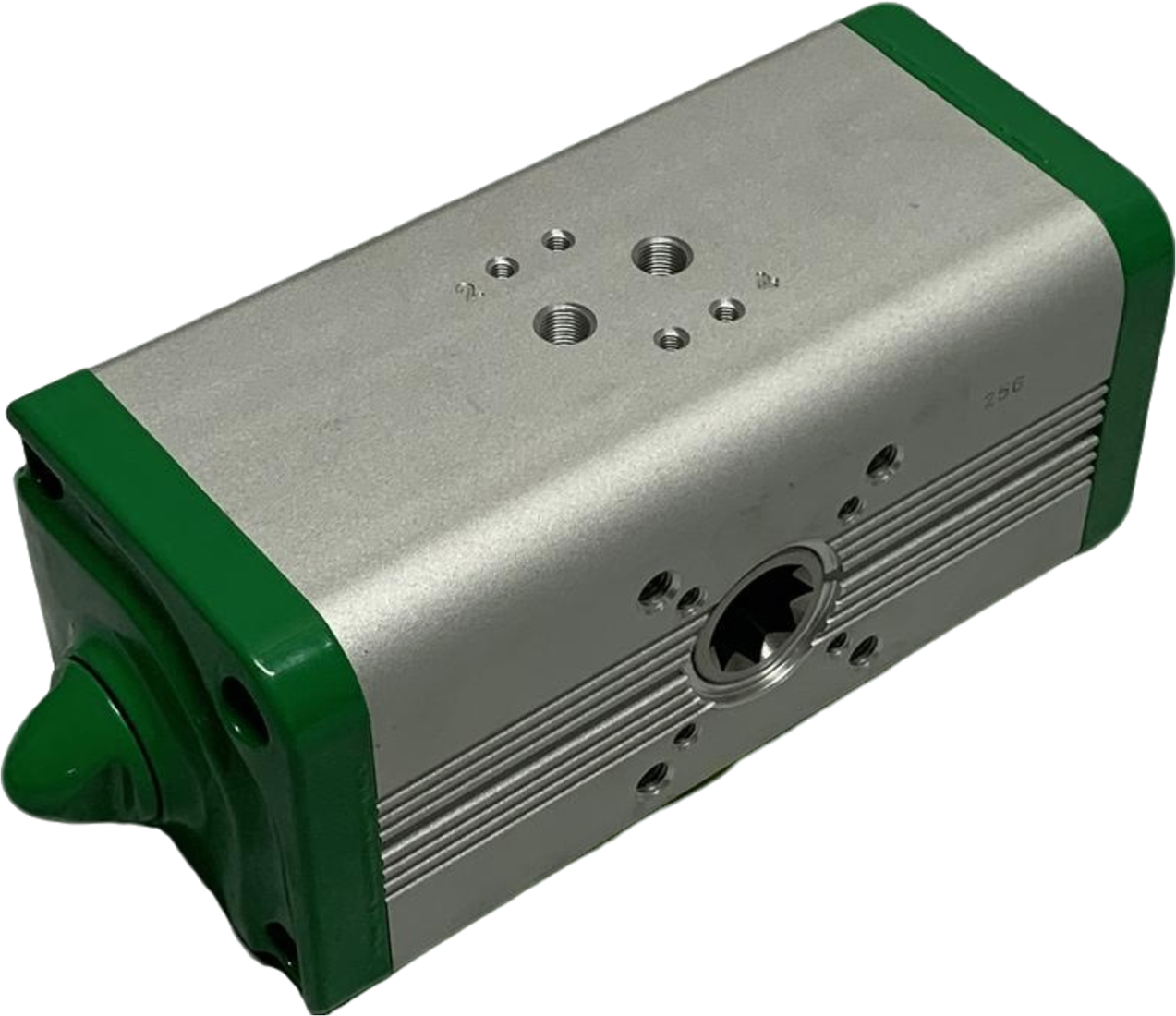

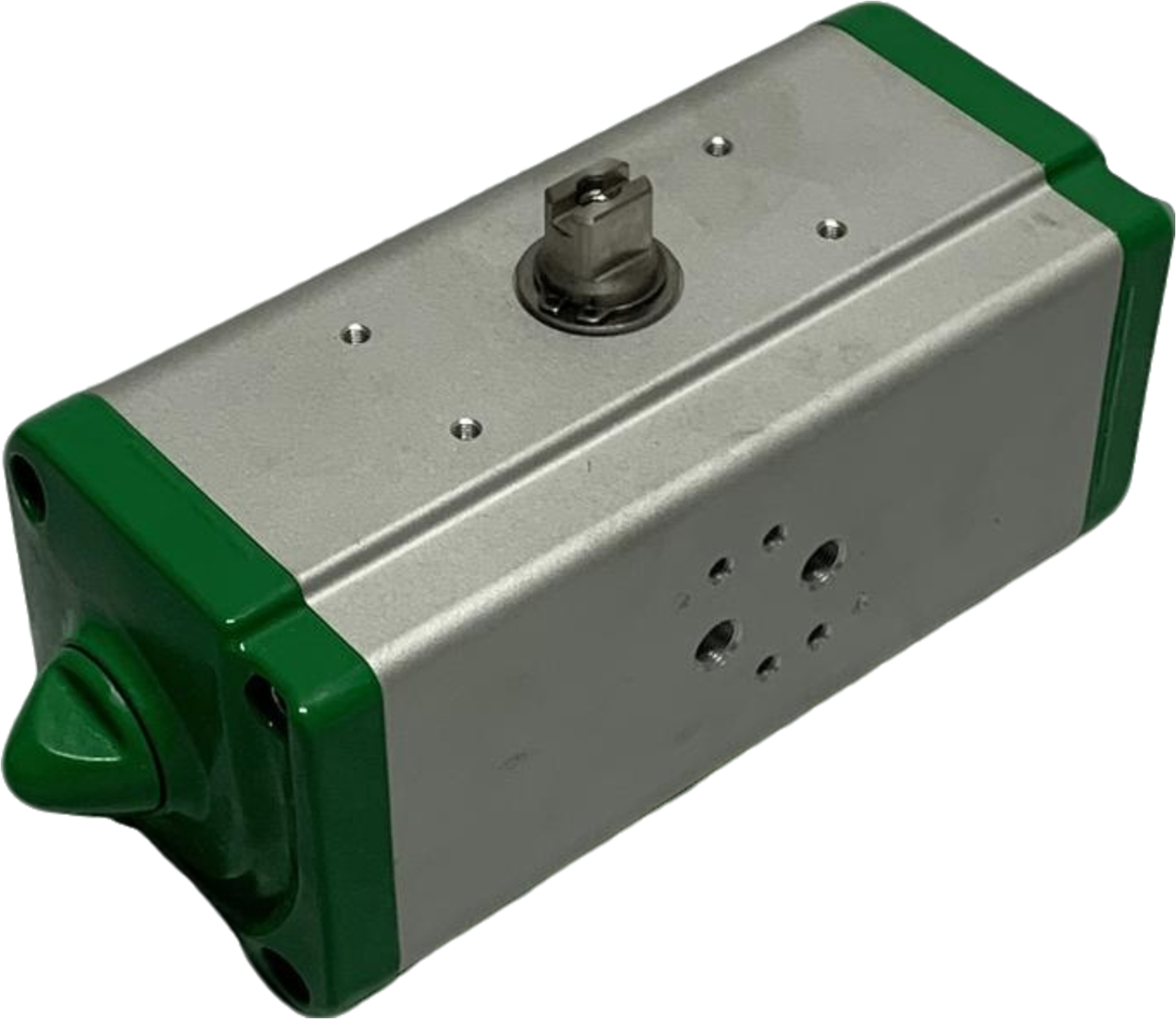

Actuatech Pneumatischer Scotch-Yoke-Antrieb GD120, doppeltwirkend, ISO 5211 F05/F07
Dieser Actuatech GD120 Antrieb wird eingesetzt, wenn Sie einen Kugelhahn oder eine Absperrklappe mit ISO 5211 F05/F07-Anschluss pneumatisch in beide Richtungen betätigen möchten, ohne Federrückstellung.
Merkmale:
Modell: GD120
Antriebstyp: Scotch-Yoke-Antrieb
Wirkungsweise: Doppeltwirkend
Drehmoment: 120 Nm (Losbrechmoment bei 5,6 bar)
Anschlussnorm: ISO 5211 F05/F07
Wellenform: Sternwelle, 17 mm
Gewicht: 2,6 kg
Luftverbrauch: 0,59 dm³ pro Zyklus
Luftdruck: nominal 5,6 bar, maximal 8,4 bar
Temperaturbereich: Standard -20°C bis +80°C (optional -50°C/+60°C oder -20°C/+150°C)
Werkstoff Gehäuse: Aluminiumlegierung
Werkstoff Welle: Edelstahl
Normen: EN 15714-3, ATEX 2014/34/EU
Marke: Actuatech
Anwendung:
Die doppeltwirkende Ausführung ist leichter als die vergleichbare Federrückstellungs-Ausführung bei gleichem Drehmoment, da kein Federpaket benötigt wird. Geeignet für Prozessregelung und Auf/Zu-Betätigung, bei denen keine Fail-Safe-Funktion erforderlich ist.
Benötigen Sie stattdessen eine Fail-Safe-Ausführung? Das technische Team von Ebora berät Sie zu den Möglichkeiten innerhalb der Actuatech GS-Baureihe oder erstellt direkt ein Angebot.
