Artikelomschrijving

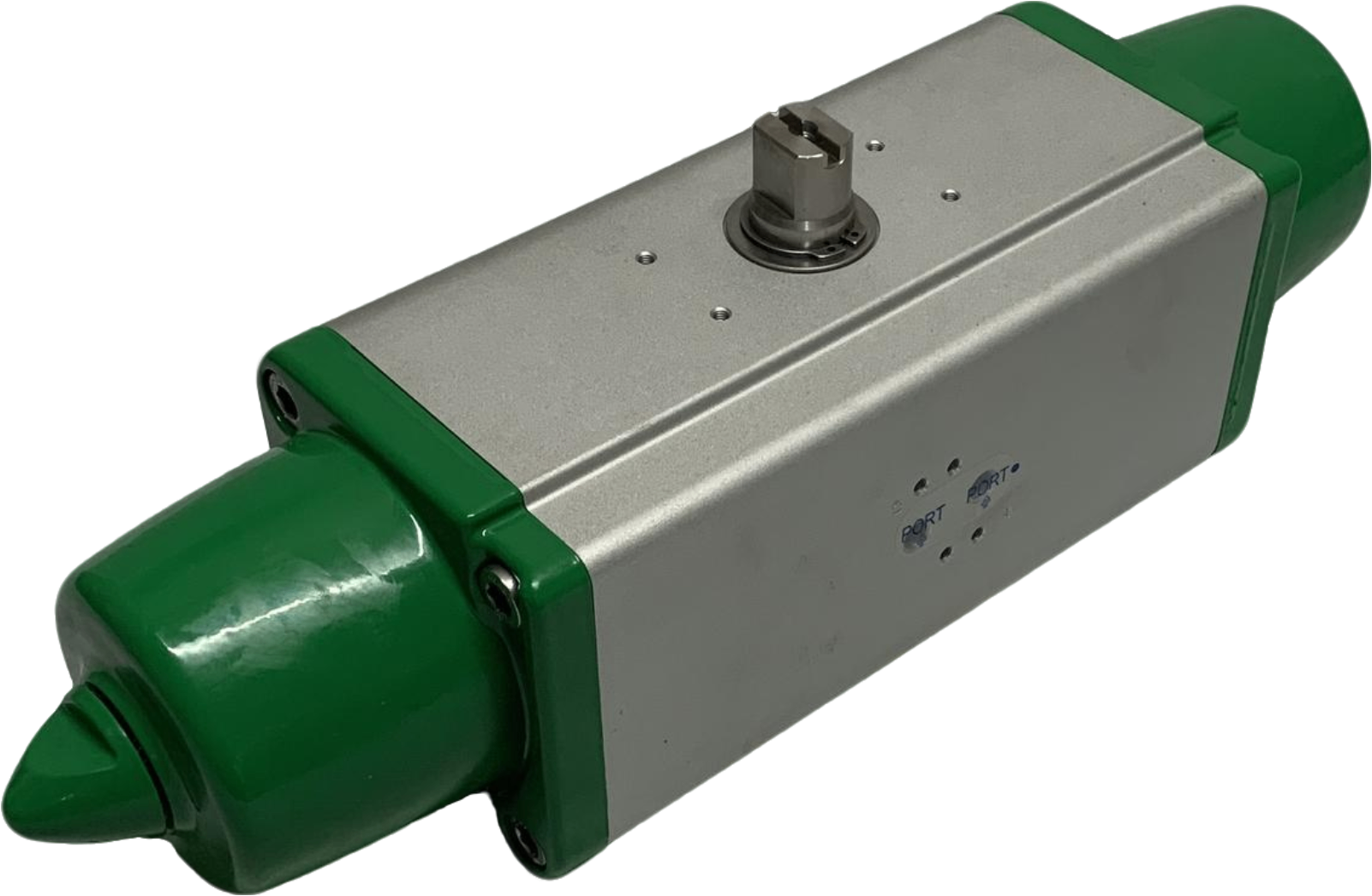

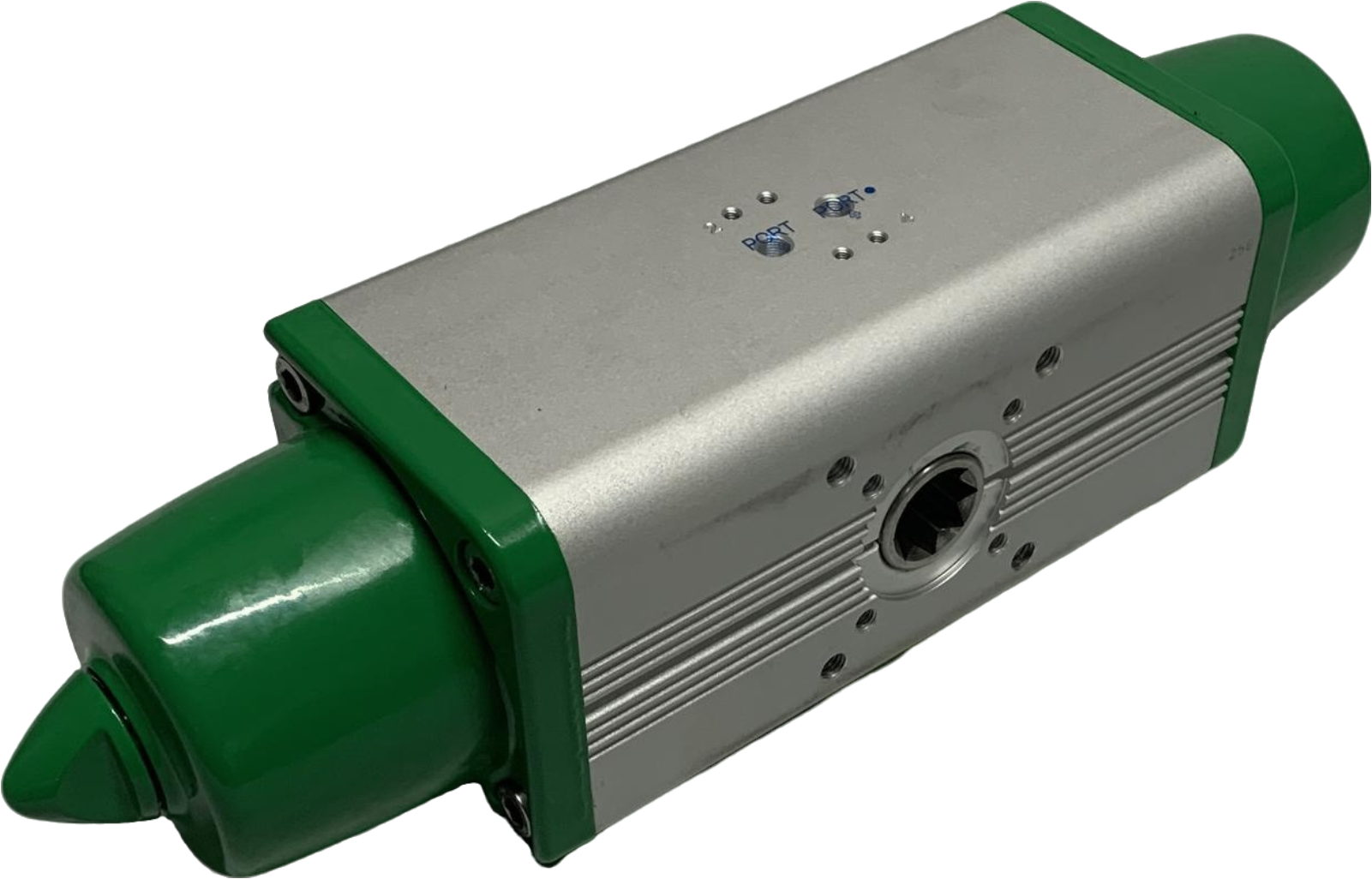

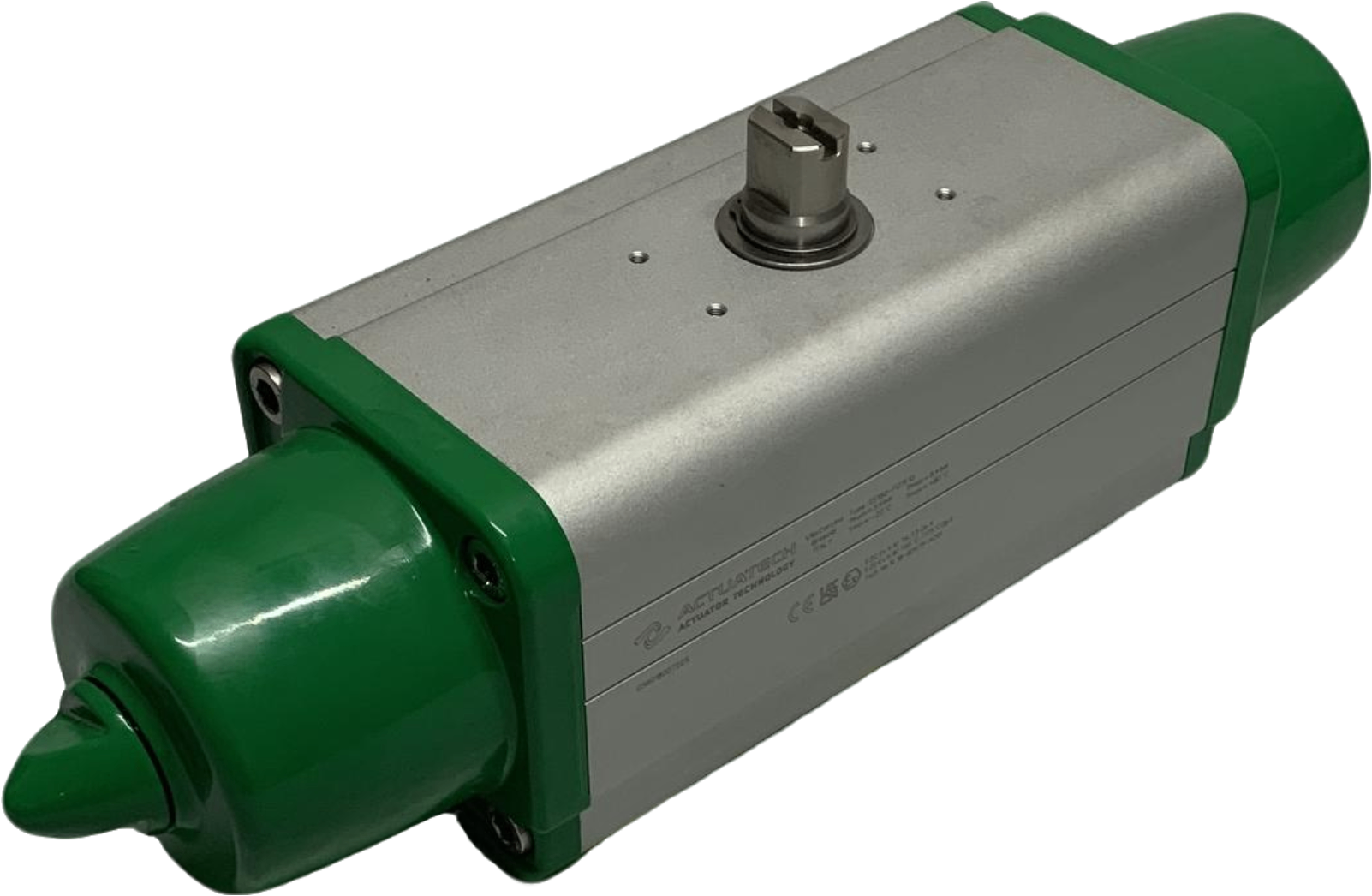

Actuatech pneumatische Scotch Yoke aandrijving GS180, veerretour, ISO 5211 F07/F10
Deze Actuatech GS180 aandrijving gebruikt u wanneer een kogelkraan of vlinderklep met ISO 5211 F07/F10-aansluiting bij uitval van de luchttoevoer automatisch moet sluiten of openen.
Kenmerken:
Model: GS180
Aandrijftype: Scotch-yoke
Werking: Veerretour (EW, single acting)
Koppel: 180 Nm (breakaway-koppel bij 5,6 bar)
Aansluitnorm: ISO 5211 F07/F10
Asvorm: ster-as, 22 mm
Gewicht: 8,9 kg
Luchtverbruik: 1 dm³ per cyclus
Werkdruk: nominaal 5,6 bar, maximaal 8,4 bar
Temperatuurbereik: standaard -20°C tot +80°C (optioneel -50°C/+60°C of -20°C/+150°C)
Materiaal huis: aluminiumlegering
Materiaal as: RVS
Normen: EN 15714-3, ATEX 2014/34/EU
Merk: Actuatech
Toepassing:
Dankzij het scotch-yoke mechanisme is de GS180 lichter en zuiniger in luchtverbruik dan een vergelijkbare rack & pinion veerretour-aandrijving met hetzelfde koppel. Geschikt voor fail-safe toepassingen op kogelkranen en vlinderkleppen met ISO 5211 F07/F10-aansluiting.
Past de GS180 niet exact bij uw klep of koppelbehoefte? Het technisch team van Ebora adviseert u over de juiste maat uit de Actuatech GD/GS-serie of stelt direct een offerte op.
