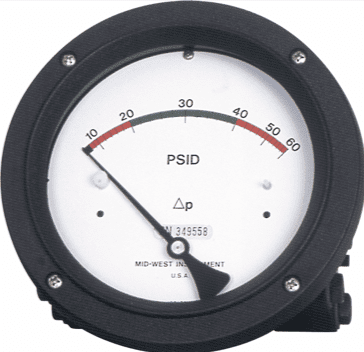

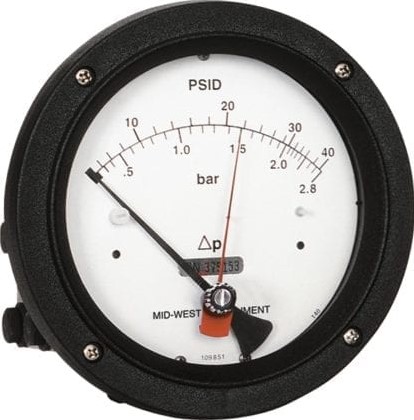

Mid-West Instrument manometer met membraan met aansluitstrip interface - model 140
Model 140 met ingewikkeld membraan biedt een aansluitstrip-interface om de elektrische installatie van uw schakelaar of zender te vergemakkelijken.
Opties:- zender van 4-20 mA toe te voegen voor toepassingen die constante bewaking vereisen
Verkrijgbaar met meerdere schakelaaropties, waaronder opties voor gevaarlijke locaties.
Volledige schaalnauwkeurigheden van ±5% (0-50” H2O tot 399” H2O) en ±3/2/3% (0-15 PSID tot 0-100 PSID) zijn beschikbaar. Het model 140 is een nauwkeurige en veelzijdige differentiaaldrukmeter/schakelaar of zender van het diafragmatype die aan uw meest veeleisende DP-vereisten zal voldoen.
Eigenschappen:- Robuust ingewikkeld membraanontwerp
- Met glas versterkte thermoplastische wijzerplaat (op paneel te monteren) (optie van geanodiseerde aluminium wijzerplaat beschikbaar, neem contact op met de verkoop voor meer informatie)
- Weerbestendig en corrosiebestendig
- Breukbestendige lens
- Overbereikbescherming, hoog over laag en laag over hoog
- Terminal Strip Switch & Transmitter opties
- 5 jaar garantie
Mid-West Instrument-schakelaars zijn mechanisch verstelbaar, zodat de schakelaar binnen een gedefinieerd instelbereik van het instrument ingesteld kan worden
Op verzoek kan de schakelinstelpunt(en) vooraf ingesteld worden. Alle schakelaars zijn CE-gemarkeerd volgens de EU-richtlijn voor laagspanning en RoHS.

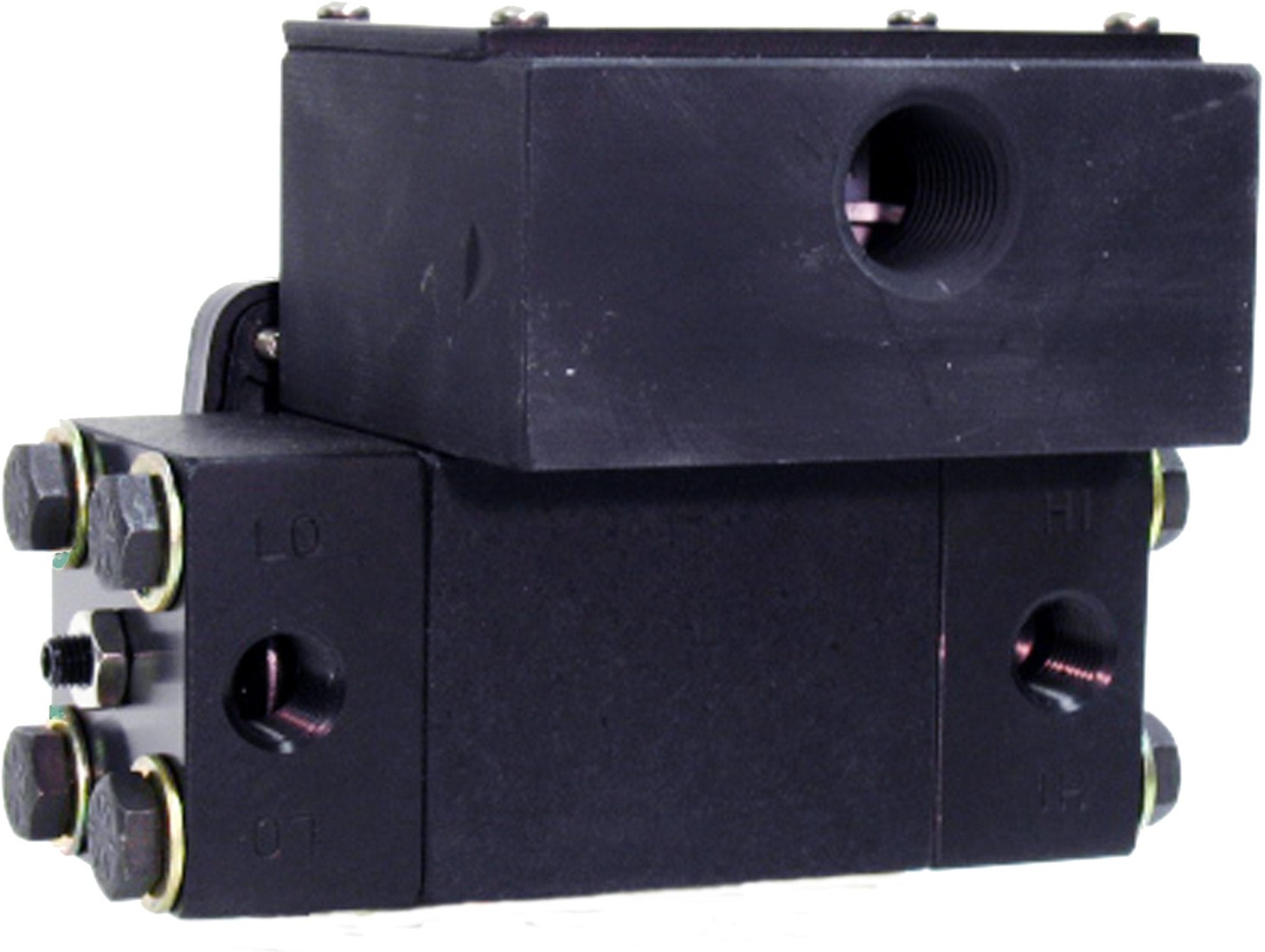

Configuraties voor gevaarlijke locaties en transmitters worden geleverd met een ½” FNPT-buisinterface.
De Mid-West Instrument Model 140 aanduidende/niet-aangevende drukverschiltransmitter is een 2-draads lusaangedreven microprocessorgestuurde 4-20 mA-zender. De magnetische hoeksensor & elektronica detecteert de hoek (ten opzichte van de zendersensor) van de magneet die lineair in de boring beweegt. Elke zender is individueel gekalibreerd op de meter met behulp van een 11-punts kalibratie-lineariseringstechniek. Zenderopties zijn niet CE-gemarkeerd.
- Geen stroom nodig om schakelaars te bedienen
- 1-2 onafhankelijke instelbare schakelaars
- 4-20 ma zender (8-28 VDC lusvoeding) 2% nauwkeurigheid (20%-100% van schaal, oplopend)
- Beschikbare schakeluitgangsopties
- SPDT 3W, 0,25 Amp, 125 VAC/VDC
- SPST 25W, 0,5 A, 230 VAC/VDC (normaal open)
- Elektrische behuizingen Weerbestendig, NEMA 4X /IP 66
- Niet-gevaarlijke schakelaars CE-gemarkeerd in overeenstemming met laagspannings- en RoHS-richtlijnen
Gevaarlijke locaties- Klasse I Divisie I, Groepen C & D, Klasse II, Divisie I, Groepen E, F & G (Niet beschikbaar CE-gemarkeerd)
- Klasse I Divisie II, Groepen A, B, C & D, Klasse II, Divisie II, Groepen F & G
