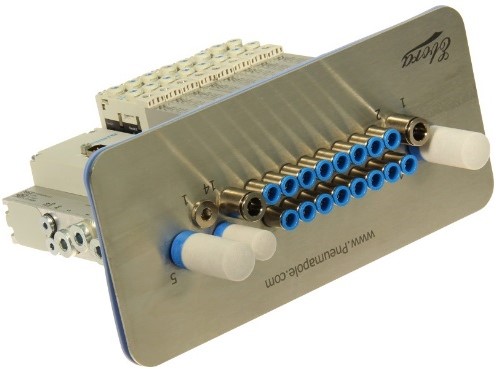

573606, MSDR-B1T-25V20-G18FD-DTFD-M7SFD-8VK+M1TTSC Ventieleiland VTUG-10 met Pneumapole-S MSDRB1T25V20G18FDDTFDM7SFD8VK+M1TTSC

Welke lengte heeft u nodig?
/
U heeft 0 stuks nodig voor 0 euro incl. BTW
Ventielen
Blindplaten
Zet in favorieten

De aangegeven levertijden zijn de werkdagen of werkweken die de fabrikant opgeeft.

Indien de levertijd voor u kritisch is verzoeken wij u contact op te nemen zodat wij de levertijd voor u kunnen checken.

Normaal gesproken uit voorraad samen te bouwen
Toevoegen aan favorieten

Waarom Ebora:



  • Denkt met u mee
  • Duidelijke aanbiedingen
  • Flexibel en pro-actief
  • Kennis van zaken
  • Snelle levering
  • Artikelomschrijving & specificaties
  • Documenten
  • Accessoires
  • Veel gestelde vragen

Artikelomschrijving

Aantal ventielplaatsen: 8
Luchtdoorlaat: size 10
Elektrische aansluiting: Multi-pin
Uitvoering: Staand
IP Protection class: IP66 en IPx9


VTUG-10 staand artikelcodes


Configuratie codeEbora artikel#Type ventielenAantal afdekplaten
VTUG-10-MSDR-B1T-25V20-G18FD-DTFD-M7SFD-8VK+M1TTSC101155838x 2x3/2 ventiel0
VTUG-10-MSDR-B1T-25V20-G18FD-DTFD-M7SFD-7VKL+M1TTSC101293787x 2x3/2 ventiel1
VTUG-10-MSDR-B1T-25V20-G18FD-DTFD-M7SFD-6VK2L+M1TTSC101293796x 2x3/2 ventiel2
VTUG-10-MSDR-B1T-25V20-G18FD-DTFD-M7SFD-5VK3L+M1TTSC101293805x 2x3/2 ventiel3
VTUG-10-MSDR-B1T-25V20-G18FD-DTFD-M7SFD-4VK4L+M1TTSC101293814x 2x3/2 ventiel4
VTUG-10-MSDR-B1T-25V20-G18FD-DTFD-M7SFD-8A+M1TTSC101294358x 5/2 ventiel0
VTUG-10-MSDR-B1T-25V20-G18FD-DTFD-M7SFD-7AL+M1TTSC101294367x 5/2 ventiel1
VTUG-10-MSDR-B1T-25V20-G18FD-DTFD-M7SFD-6A2L+M1TTSC101294376x 5/2 ventiel2
VTUG-10-MSDR-B1T-25V20-G18FD-DTFD-M7SFD-5A3L+M1TTSC101294385x 5/2 ventiel 3
VTUG-10-MSDR-B1T-25V20-G18FD-DTFD-M7SFD-4A4L+M1TTSC101294394x 5/2 ventiel4

Configurator

Via de onderstaande link (u wordt doorverwezen naar de Festo website) kunt u het ventieleiland aanpassen met de ventielen die nodig zijn voor uw specifieke toepassing. Hou er hierbij wel rekening mee dat u het dikgedrukte gedeelte van de configuratie niet moet veranderen om onze Pneumapole te kunnen bestellen.

Festo

Ebora

Step file

57360610115583Download
VTUG-10-MSDR-B1T-25V20-G18FD-DTFD-M7SFD-8VK+M1TTSC

Het typenummer + Pneumapole is het typenummer dat Ebora nodig heeft voor het uitleveren van het VTUG ventieleiland met Pneumapole.

Bijvoorbeeld VTUG-10-MSDR-B1T-25V20-G18FD-DTFD-M7SFD-8VK+M1TTSC+Pneumapole

U krijgt dan een ventieleiland met standaard 2,5 meter kabel, met 8 x dubbel 3/2-weg ventielen met mechanische veer (onze standaard) en een gemonteerde Pneumapole

Ventiel opties / spare parts

FunctieBeschrijvingFesto artikel#Ebora artikel#
A5/2-way valve, single solenoid, mechanical spring57341710095590
P5/2-way valve, single solenoid, pneumatic/mechanical spring57341610095591
B5/3-way valve, mid-position pressurised57342110099123
E5/3-way valve, mid-position exhausted57342010106261
G5/3-way valve, mid-position closed57341910095592
H2x3/2-way valve, 1x normally closed, 1x normally open57341210095594
J5/2-way valve, double solenoid57341810106260
K2x3/2-way valve, normally closed57341010099121
LVacant position57342210099124
N2x3/2-way valve, normally open57341110114455
SAuxiliary pneumatic supply57392410096806
VH2x3/2-way valve, 1x normally closed, 1x normally open, mechanical spring57341510117647
VK2x3/2-way valve, normally closed, mechanical spring57341310099122
VN2x3/2-way valve, normally open, mechanical spring57341410114456
VX1x 3/2-way valve, normally closed, external compressed air supply802823110115031
VW1x 3/2-way valve, normally open, external compressed air supply802823210118872

Blindplaat

ArtikelcodeOmschrijving
10115572Pneumapole-S blindplaat size 10, 8 voudig

Festo VTUG Pneumapole doorvoerplaat

Ebora Process Automation heeft in samenwerking met Festo een pneumatische Pneumapole doorvoerplaat ontwikkeld voor de Festo VTUG ventieleilanden. Deze Pneumapole is ontwikkeld voor toepassing in een hygiënische omgeving. Hij is hiermee een waardige opvolger voor de CPV ventieleilanden met Pneumapole doorvoerplaten geworden met meer functionaliteit en gemak.

Festo VTUG met Pneumapole:

  • Het grote voordeel ten opzichte van de reeds bestaande Pneumapole is dat het ventieleiland de uitsnede in de kast afdekt. U kunt daardoor dus ook handmatig een gat in de kast voor het ventieleiland maken. (Zelfs al maakt u het gat door middel van een lasersnijder, de uitsparingsrand zal op den duur gaan roesten.)
  • Een tweede voordeel is dat u het ventieleiland van buitenaf de kast inschuift. Hiermee hoeft u dus geen extra ruimte te reserveren voor het monteren van het ventieleiland.
  • Een derde voordeel is dat de paneelbouwer maar heel weinig pneumatisch dient aan te sluiten. Hij hoeft zich dus niet in het pneumatische deel te verdiepen.

Bij dit ventieleiland kan men zeer eenvoudig en snel een ventiel wisselen door middel van twee schroeven in het ventiel.

De Pneumapole doorvoerplaat is gemaakt van roestvaststaal 304 met een ruwheid van <0.8um.

De Pneumapole is geen los onderdeel, maar wordt door Ebora definitief gemonteerd op het ventieleiland.


Documenten

Specificaties

Ventiel grootteVTUG10
UitvoeringStaand (S)
Ventielplaatsen8
Elektrische aansluitingMultipin met kabel
MerkFesto/Ebora
CategoriePneumapole
Tags Festo/Ebora Pneumatiek Ventieleilanden 573606 + Pneumapole-S
Artikelcode10115583
VerpakkingStuk(s)
