Ultrasone niveaumeter ULM–70
Voor continue contactloze niveaumeting van diverse vloeistoffen (wateroplossingen, rioolwater, etc.), puree, pasteuze materialen en stortgoederen in gesloten of open vaten, putten, reservoirs etc.
- Directe weergave van de gemeten waarden op OLED- of LCD-beeldschermen.
- Snelle weergave van gemeten niveau- of afstandswaarden op het display.
- D-Logic-systeem voor geavanceerde intelligente signaalverwerking.
- Eenvoudige aanpassing zonder afgemeten materiaal.
- In kaart brengen van valse reflecties.
- Willekeurige keuze van metrische of imperiale weergegeven maateenheden van het niveau of de afstand.
- Xi-versie voor gebruik in explosiegevaarlijke omgevingen.
- Optie normale of omgekeerde modus (voor afstandsmeting).
- Eenvoudige handmatige instelling door afneembaar displaymodule DM-70.
- Stroomuitgang (4 ... 20 mA) met HART®-protocol of uitgang RS – 485 Modbus.
- Keuze uit elektrische aansluiting via kabelwartels of beschermende geleider.
- Bij gebruik met hoornadapter kunnen moeilijke media worden gemeten (schuimniveaus, stortgoederen, enz.).
De ULM® ultrasone niveaumeters zijn compacte meetinstrumenten inclusief een elektro-akoestiekomvormer, centrale processoreenheid en weergavemodule. Met behulp van de elektro-akoestiekomvormer zenden de niveaumeters een reeks ultrasone pulsen uit die zich naar het te meten oppervlak verspreiden. De converter recupereert gereflecteerde akoestische golven die vervolgens worden verwerkt in de elektronische niveaumodule. Het intelligente evaluatieblok filtert storende signalen eruit, vergelijkt het gefilterde ontvangen signaal met de valse reflectiekaart (bijv. van mengers, ladders, wapening etc.) en selecteert een geschikte reflectie (echo). Gebaseerd op de periode waarin de individuele pulsen zich naar het te meten oppervlak en terug verspreiden op basis van de gemeten temperatuur in de tank wordt de onmiddellijke afstand tot het te meten oppervlak berekend. Volgens de niveauhoogte wordt de uitgang van de niveaumeter ingesteld: : stroom 4-20 mA met HART®-protocol of uitgang RS-485 Modbus en de gemeten waarde wordt weergegeven op het display.
De niveaumeters zijn geschikt voor niveaumeting van diverse vloeibare materialen, rioolwater, visceuze- en pastamaterialen, suspensies in gesloten of open vaten, putten, reservoirs en open kanalen. Indien het geval dat stortgoederen worden gemeten, wordt het meetbereik verkleind. We raden aan om de fabrikant te raadplegen.

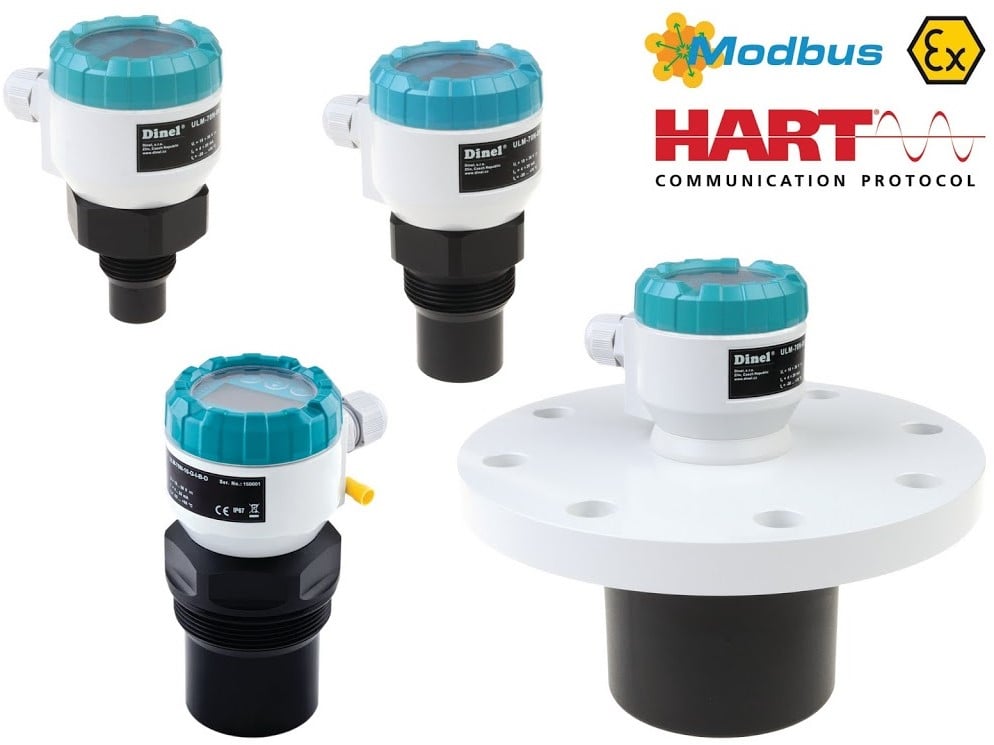

VARIANTEN VAN DE ULTRASOON NIVEAUSENSOREN
ULM – 70–02
Ultrasoon niveausensor met een meetbereik van 0,15 m tot 2 m, kunststof meetomvormer, procesaansluiting met schroefdraad G 1 ”.
ULM – 70–06
Niveausensor ultrasoon met een meetbereik van 0,25 m tot 6 m, kunststof meetomvormer, procesaansluiting met schroefdraad G 1 ½ ”.
ULM – 70–10
Ultrasoon niveaumeting met een meetbereik van 0,4 m tot 10 m, kunststof meetomvormer, procesaansluiting met schroefdraad G 2 ¼ “.
ULM – 70–20
Niveaumeting ultrasson met een meetbereik van 0,5 m tot 20 m, kunststof transmitter, procesaansluiting met flens van aluminium.
• ULM-70_-20-I Meetbereik van 0,5 m tot 20 m, kunststof PVDF zender, mechanische verbinding met
luminiumlegering fl ange.
Onderstaande tabel is een richtlijn, voor specifieke applicaties vragen wij u contact met ons op te nemen.
| CONTINU LEVEL METER | ULM |
| LANDBOUW, VOEDSEL VERWERKING, VERPAKKINGSTECHNIEK | |
| Maïs , granen, zaden | v |
| Mout en diervoeding - Droge | v |
| Mout en diervoeding - Nat | v |
| Chocolade , fruit jam | vv |
| Dranken - Water , Siroop , wijn , melk | vv |
| Spiritualiën | v |
| Suiker , zout | v |
| Poeders , meel, koffie | - |
| plantaardige oliën | vv |
| WATERBEHANDELING MILIEU | |
| Water opslagtanks | vv |
| Rioolwater pompputten | vv |
| Open kanalen | vv |
| Putten , bronnen | v |
| Droogloopbeveiliging pomp | - |
| Reservoirs , Rivieren | vv |
| Water lekdetectie | - |
| CHEMISCHE INDUSTRIE | |
| Alkalische vloeistoffen , chemicaliën , reagentia | v |
| Bulkgoederen, Zout , Meststoffen | v |
| Vloeibare wasmiddelen | vv |
| Anorganische oplosmiddelen, zuren | v |
| Harsen | v |
| Lekdetectie agressieve vloeistoffen | - |
| PHARMACIE | |
| Niet-geleidend vloeistoffen, organische oplosmiddelen | v |
| Schoon water , De-mi water, RO-water | v |
| Pasta's | vv |
| PETROCHEMISCHE INDUSTRIE | |
| Olie , Diesel | v |
| Benzine | - |
| Lekdetectie | - |
| TRANSPORTMIDDELEN, MOTOREN | |
| Diesel tanks | - |
| Koelvloeistoffen in motor | - |
| Oliën in motoren, Compressoren | - |
| VERWARMING, HVAC | |
| Watercondensaat tanks , koelers | v |
| Ketels , Stoom generatoren | - |
| Houten pellets , chips | - |
| Stookolie | vv |
| BOUWEN EN PROCESINDUSTRIE | |
| Cement, kalk poeder, Krijt | - |
| Grind | v |
| Vloeibare asfalt, bitumen | - |
| Zand | - |
| MACHINES | |
| Hydraulische olie | vv |
| Smeermiddelen | vv |
| Koelemulsie | vv |
| PLASTIC INDUSTRIE | |
| Korrels | v |
| Poeders | - |
