Artikelomschrijving

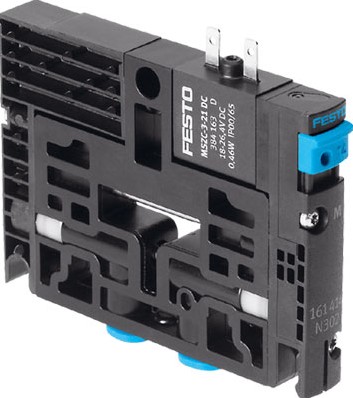

Ebora levert de Festo Magneetventiel 161414 (type CPV10-M1H-5LS-M7); deze schakelt een persluchtstroom elektrisch aan of uit.
- Ventielfunctie: 5/2 monostabiel
- Bedieningswijze: Elektrisch
- Ventielgrootte: 10 mm
- Normaal nominaal debiet (genormaliseerd volgens DIN 1343): 400 l/min
- Pneumatische werkaansluiting: M7
- Bedrijfsspanning: 24V DC
- Bedrijfsdruk: -0.09 MPa...1 MPa -0.9 bar...10 bar
- Constructieve opbouw: Zuiger-schuif
- Terugstelwijze: Pneumatische veer
- Beschermingsklasse: IP65
- Nominale doorlaat: 4 mm
- Ontluchtingsfunctie: Niet smoorbaar
- Afdichtingsprincipe: Zacht
- Inbouwpositie: Willekeurig
- Handbediening: Vergrendelend Pulsbediend
- Besturingstype: voorgestuurd
- Stuurluchttoevoer: Extern intern
- Stroomrichting: Niet reversibel
- Overlapping: positieve overlapping
- Stuurdruk MPa: 0.3 MPa...0.8 MPa
- Stuurdruk: 3 bar...8 bar
- b-waarde: 0.4
- C-waarde: 1.6 l/sbar
- Schakeltijd uit: 27 ms
- Schakeltijd aan: 17 ms
- Inschakelduur: 100% in combinatie met houdstroomverlaging
- Elektrische vermogensopname: 0.46 W
- Max. positieve testimpuls bij signaal 0: 1400 µs
- Max. negatieve controle-impuls bij 1 signaal: 700 µs
- Bedrijfsmedium: Perslucht conform ISO 8573-1:2010 [7:4:4]
- Aanwijzing bij het bedrijfs-/stuurmedium: Geoliede werking mogelijk (in de verdere werking vereist)
- Corrosiebestendigheidsklasse KBK: 2 - matige corrosiebelasting
- LABS-conformiteit: VDMA24364-B1/B2-L
- Lagertemperatuur: -20 °C...40 °C
- Mediumtemperatuur: -5 °C...50 °C
- Omgevingstemperatuur: -5 °C...50 °C
- Productgewicht: 70 g
- Bevestigingstype: Met doorgangsboring
- Aansluiting stuurlucht 12/14: Verzamelaansluiting
- Aansluiting stuurluchtafvoer 82/84: Verzamelaansluiting
- Pneumatische aansluiting 1: Verzamelaansluiting
- Pneumatische aansluiting 11: Verzamelaansluiting
- Pneumatische aansluiting 2: M7
- Pneumatische aansluiting 3/5 samengevat: Verzamelaansluiting
- Pneumatische aansluiting 4: M7
- Materiaal-informatie: RoHS conform
- Materiaal afdichtingen: HNBR NBR
- Materiaal behuizing: Persgegoten aluminium Messing POM PPS Staal
Bestel de CPV10-M1H-5LS-M7 eenvoudig via Ebora, of neem contact op voor technisch advies.
