Artikelomschrijving

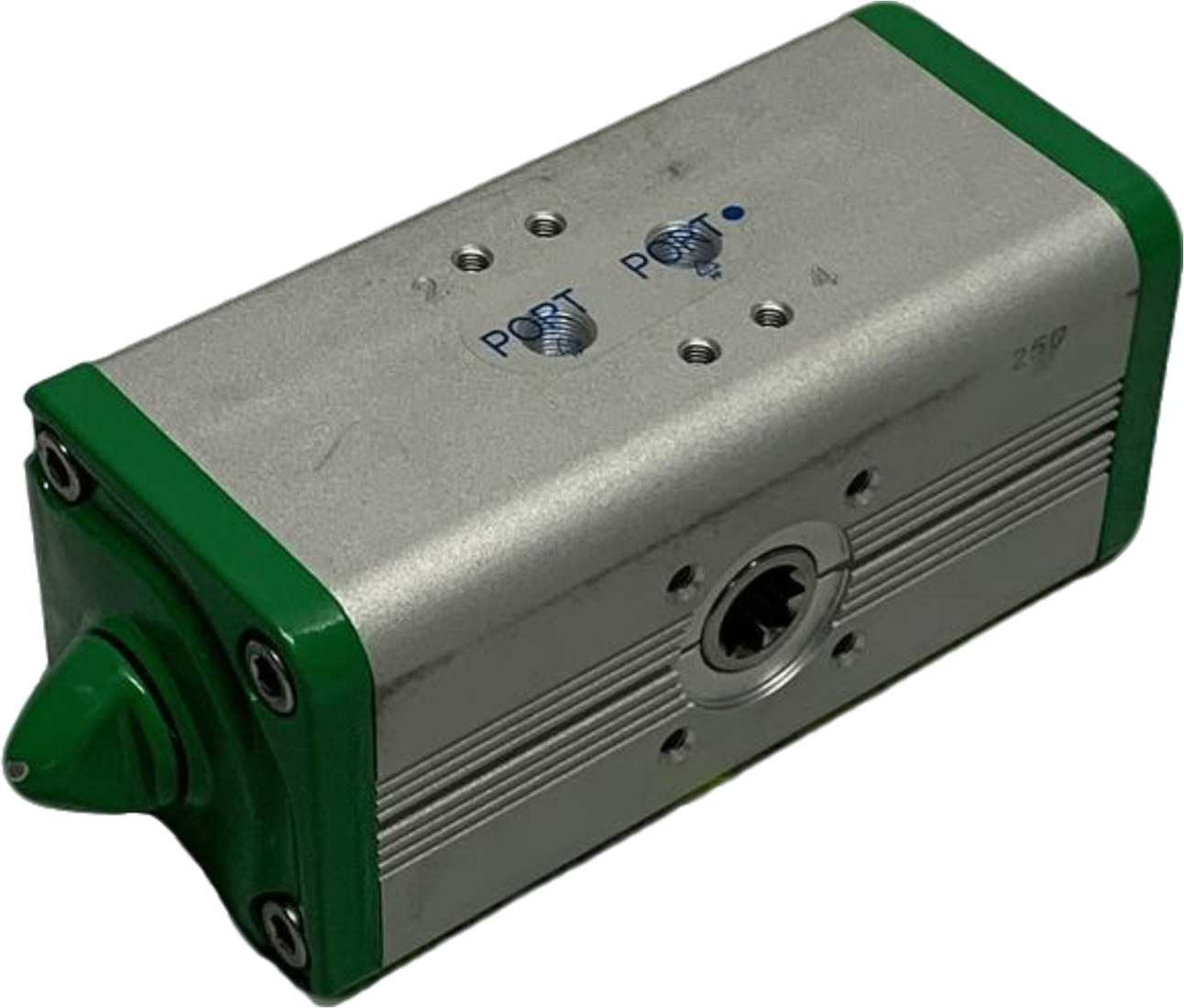

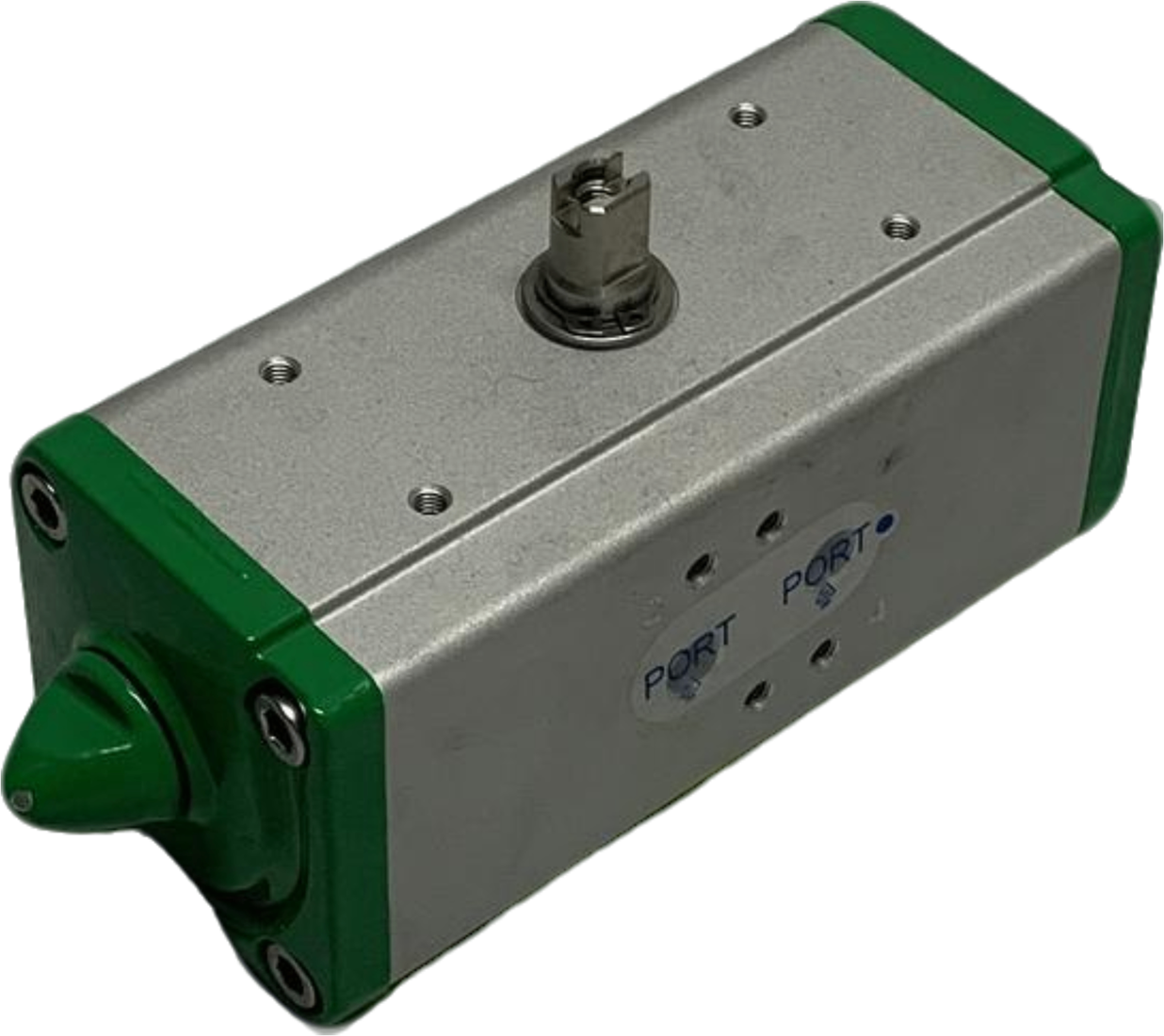

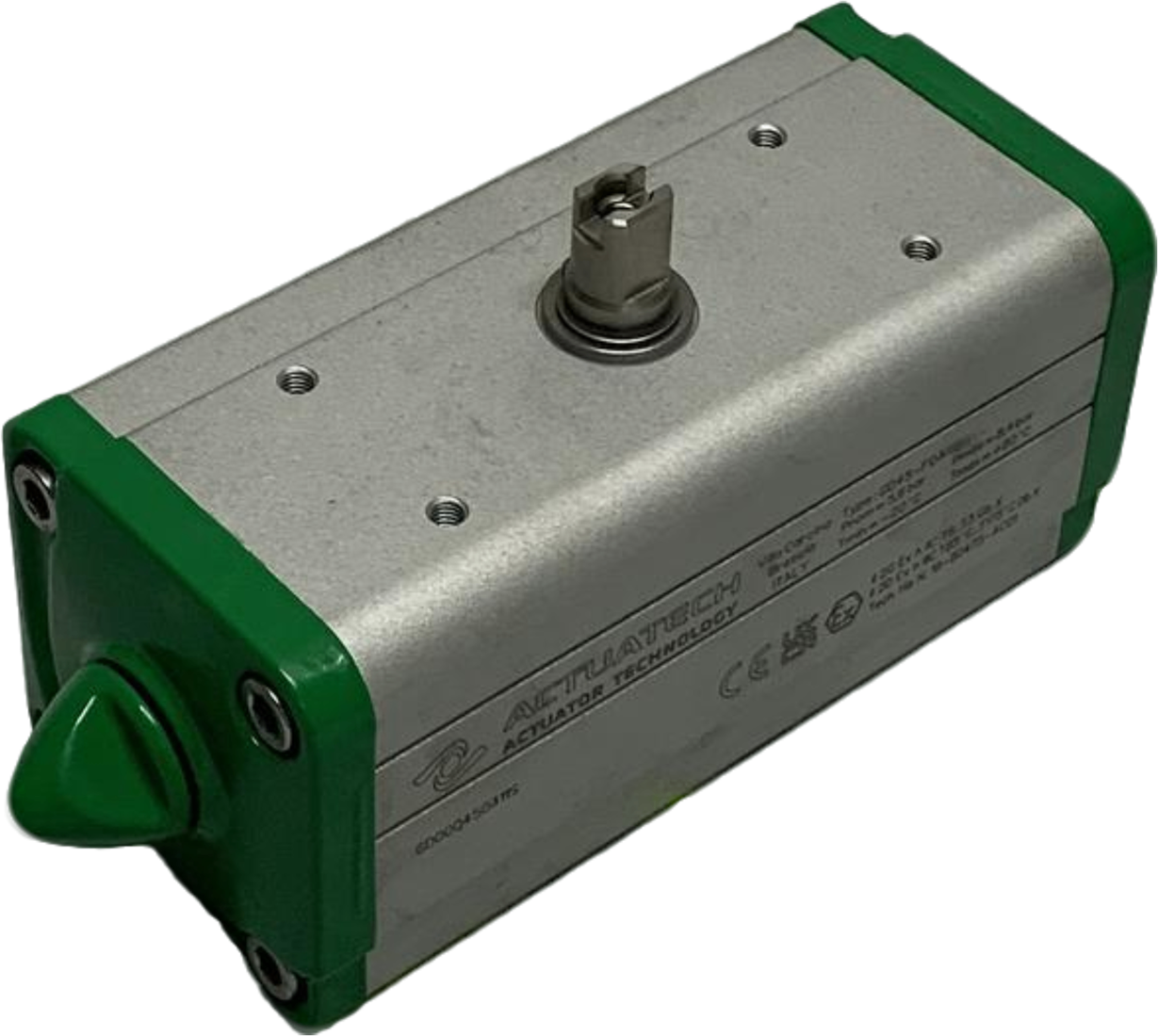

Actuatech pneumatische Scotch Yoke aandrijving GD45, dubbelwerkend, ISO 5211 F04
Deze Actuatech GD45 aandrijving gebruikt u wanneer u een kogelkraan of vlinderklep met ISO 5211 F04-aansluiting pneumatisch in beide richtingen wilt bedienen, zonder veerretour.
Kenmerken:
Model: GD45
Aandrijftype: Scotch-yoke
Werking: Dubbelwerkend (DW, double acting)
Koppel: 45 Nm (breakaway-koppel bij 5,6 bar)
Aansluitnorm: ISO 5211 F04
Asvorm: ster-as, 11 mm
Gewicht: 1,2 kg
Luchtverbruik: 0,22 dm³ per cyclus
Werkdruk: nominaal 5,6 bar, maximaal 8,4 bar
Temperatuurbereik: standaard -20°C tot +80°C (optioneel -50°C/+60°C of -20°C/+150°C)
Materiaal huis: aluminiumlegering
Materiaal as: RVS
Normen: EN 15714-3, ATEX 2014/34/EU
Merk: Actuatech
Toepassing:
De dubbelwerkende uitvoering is lichter dan de vergelijkbare veerretour-uitvoering met hetzelfde koppel, omdat er geen veerpakket nodig is. Geschikt voor procesregeling en aan/uit-bediening waar geen fail-safe werking vereist is.
Heeft u wel een fail-safe uitvoering nodig? Het technisch team van Ebora adviseert u over de mogelijkheden binnen de Actuatech GS-serie, of stelt direct een offerte op.
