Artikelomschrijving

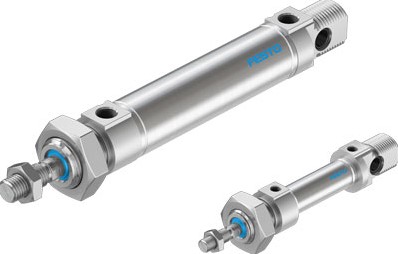

Deze normcilinder van Festo (193991, type DSNU-25-25-P-A-M10) wordt gebruikt voor lineaire beweging in pneumatische systemen, volgens de ISO/VDMA-normmaten.
- Slag: 1 mm...500 mm
- Zuiger-Ø: 25 mm
- Demping: Elastische dempingsringen/-platen aan beide zijden zelfinstellende pneumatische eindpositiedemping Pneumatische demping, aan beide kanten instelbaar
- Inbouwpositie: Willekeurig
- Conform norm: CETOP RP 52 P ISO 6432
- Constructieve opbouw: Zuiger Zuigerstang Cilinderbuis
- Positiedetectie: voor naderingssensor
- Varianten: Verhoogde chemische bestendigheid Slaginstelling uitgaand Lasspatbescherming Verlengde zuigerstang uitwendige schroefdraad Inwendige schroefdraad aan de zuigerstang Speciale schroefdraad aan de zuigerstang Zuigerstang met buitenzeskant Bijkomende slede, standaard, links Lichte loop voor balancertoepassingen Frontkap zonder bevestigingsschroefdraad Zwenkgatbevestiging op het bodemkap Module voor het bereiken van een gedefinieerde eindpositie bij drukuitval Dwarskracht verhoogd Versterkte zuigerstang Constante langzame beweging Wrijvingsarm Doorlopende, holle zuigerstang Bijkomende PTFE-zuigergeleiding
- Borging tegen verdraaien/geleiding: vierkante zuigerstang
- Bedrijfsdruk: 0.1 MPa...1 MPa 1 bar...10 bar
- Werking: Dubbelwerkend
- CE-teken (zie conformiteitsverklaring): volgens EU Ex-veiligheidsrichtlijn (ATEX)
- UKCA-teken (zie conformiteitsverklaring): volgens de UK EX-voorschriften EPL Gb (GB)
- Explosiebescherming: Zone 1 (ATEX) Zone 1 (UKEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 21 (UKEX) Zone 22 (ATEX)
- ATEX-categorie gas: II 2G
- ATEX-categorie stof: II 2D
- Ontstekingsbeschermingsklasse gas: Ex h IIC T4 Gb
- Ex-ontstekingsbeschermingsklasse stof: Ex h IIIC T120°C Db
- Ex-omgevingstemperatuur: -20°C <= Ta <= +60°C
- Bedrijfsmedium: Perslucht conform ISO 8573-1:2010 [7:4:4]
- Aanwijzing bij het bedrijfs-/stuurmedium: Geoliede werking mogelijk (in de verdere werking vereist)
- Corrosiebestendigheidsklasse KBK: 2 - matige corrosiebelasting 3 - sterke corrosiebelasting
- LABS-conformiteit: VDMA24364-B1/B2-L VDMA24364-zone III
- Omgevingstemperatuur: -20 °C...120 °C
- Impactenergie in de eindposities: 0.15 J...0.3 J
- Theoretische kracht bij 6 bar, uitgaand: 247 N...295 N
- Bevestigingstype: Met toebehoren
- Pneumatische aansluiting: G1/8
- Materiaal-informatie: RoHS conform
- Materiaal deksel: Aluminium kneedlegering
- Materiaal afdichtingen: NBR TPE-U(PU)
- Materiaal zuigerstang: hooggelegeerd roestvast staal
- Materiaal cilinderbuis: hooggelegeerd roestvast staal
Heeft u een andere bouwgrootte of slaglengte nodig? Ebora heeft de complete DSNU-serie in het assortiment.
