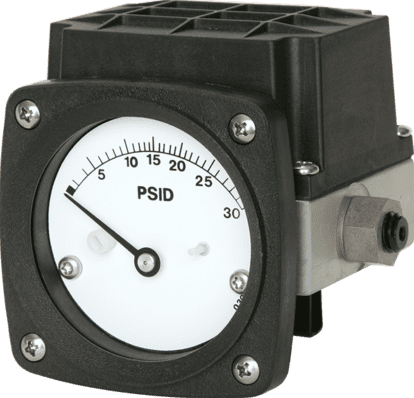

Mid-West Instrument - Piston - Drukverschil manometer met klemmenstrook-interface - model 121
Model 121 – Is voorzien van een klemmenstrookinterface om de elektrische installatie van uw schakelaar of zender te vergemakkelijken.
Het model 121 heeft ook de optie om een zender van 4-20 mA toe te voegen voor toepassingen die constante bewaking op afstand vereisen. Met een volledige schaalnauwkeurigheid van ± 3/2/3% gecombineerd met differentiële drukschaalschalen van 0-5 PSID tot 0-100 PSID, is het Model 121 een nauwkeurige en veelzijdige differentiaaldrukschakelaar voor uw meest veeleisende DP-vereisten.
Schakelaar elektrische specificaties:
Mid-West Instrument-schakelaars zijn mechanisch verstelbaar, zodat de schakelaar binnen een gedefinieerd instelbereik van het instrument ingesteld kan worden. Alle configuraties hebben een ½” FNPT-buisinterface. Mid-West kan op verzoekkan ook het (de) schakelinstelpunt(en) vooraf ingesteld worden. Alle schakelaars zijn CE-gemarkeerd volgens de EU-richtlijn voor laagspanning en RoHS.
De Mid-West Instrument 121 aanduidende/niet-aangevende drukverschiltransmitter is een 2-draads lusaangedreven microprocessorgestuurde 4-20 mA-transmitter. De magnetische hoeksensor & elektronica detecteert de hoek (ten opzichte van de zendersensor) van de magneet die lineair in de boring beweegt. Elke zender is individueel gekalibreerd op de meter met behulp van een 11-punts kalibratie-lineariseringstechniek. Zenderopties kunnen op verzoek CE-gemarkeerd worden voor RoHS- en EMC-richtlijnen.
Geen stroom nodig om schakelaars te bedienen- 1-2 onafhankelijke instelbare schakelaars
- 4-20 ma zender (8-28 VDC lusvoeding) 2% nauwkeurigheid (20%-100% van schaal, oplopend)
- Talrijke beschikbare schakeluitgangsopties
- SPDT 3W, 0,25 Amp, 125 VAC/VDC
- SPST 60W, 3,0 Amp, 240 VAC/VDC (normaal open)
- SPST 60W, 3,0 Amp, 240 VAC/VDC (normaal gesloten)
- SPST 60W, 3,0 Amp, 240 VAC/VDC (1 normaal open, 1 normaal gesloten)
- Veld bedrade klemmenstrook
- Schakelopties CE-gemarkeerd voor laagspannings- en RoHS-richtlijnen
- Elektrische behuizingen Weerbestendig, NEMA 4X
Opties voor gevaarlijke locaties- Klasse I Divisie 2, Groepen A, B, C, D; Klasse II, Divisie 2 Groepen F & G
- Zender- en schakelopties
- Volledige montage door derden gecertificeerd
