50 ... 2.500Nm
ALLGEMEINES

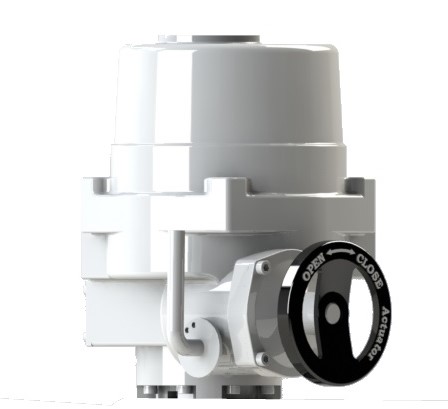

Der Antrieb ist speziell für 90°-Schwenk win kel zur Betätigung von Kugelhähnen und Absperr klap pen ausgelegt. Er ist mit robustem, wasserdichten Gehäuse, Überlastungsschutz und Heizung gegen Kondenswasser ausgerüstet. Durch das selbsthemmende Schnec ken un ter set zungs ge trie be ist eine genaue Stel lungs re ge lung ge währ lei stet.
WERKSTOFFE
Stahl, Aluminium, Bronze Gehäuse Polyester beschichtet
Allgemeines
Die Schwenkantriebe Typ NE können als elektrischer und leistungsfähiger 90°-Stellantrieb zur Betätigung von Klappen und Kugelhähnen ein ge setzt werden. Ebenfalls geeignet sind diese Antriebe bei vielen Anwendungen von Teilumdrehungen. Die Stellantriebe eignen sich für Drehmomente bis 2.500 Nm.
Bauart
Allen NE-Schwenkantreiben ist ein robustes und wasserdichtes Gehäuse, thermischer Überlasungsschutz und eine Heizung gegen Kondens was ser für eine lange, störungsfrei Lebensdauer gemeinsam. Die Motorleistung wird mit einem Schneckenuntersetzungsgetriebe auf die An triebs spin del übertragen, welches selbst hem mend wirkt und eine genaue Stellungsregelung ermöglicht.
Alle NE-Schwenkantriebe sind standrdmäßig mit zwei zusätzlichen Endlagenschaltern, einer Handnotbetätigung und einer optischen Stellungs an zei ge ausgerüstet. Die optische Stellungsanzeige liegt geschützt unter einem Glasdeckel im Gehäuseoberteil.
Optionen
- Zusätzliche Endschalter (ALS)
- 2 zusätzliche Endschalter, einstellbar über Schaltnocken
- Zusätzliche Drehmomentschalter (ATS)
- Zusätzliche Drehmomentschalter, einstellbar über Schaltnocken
- Potentiometer (PIU)
- Positionsrückmeldeeinheit (CPT)
- Kombiniert mit PIU wird die Eingangsspannung in ein Positionssignal umgesetzt.
- Spannung:
- Ausgangssignal:
TECHNISCHE DATEN:
EINBAUWEISE
In jeder Lage
UMGEBUNGSTEMPERATUR
-20°C ... +70°C
BEFESTIGUNG
DIN-ISO 5211
ANSCHLUßSPANNUNG
- NE05: 24V DC/AC, 230V AC
- NE06 ... NE250: 230V AC, 400V 3AC
- Andere auf Anfrage
SCHUTZART
- NE05: IP 68
- NE06 ... NE250: IP 67
KABELVERSCHRAUBUNG
2 x M20x1,5
ATEX-SCHUTZKLASSE
EEXII 2G EEx d IIB T4
ABSICHERUNG
2 (AUF/ZU) Drehmomentschalter (nicht NE05 ... NE09), Motorthermostat
WEGBEGRENZUNG
2 Endlagenschalter
SCHWENKWINKEL
90° ±5°
HEIZUNG
- NE05: 2W
- NE06 ... NE250: 20W
EINSCHALTDAUER
75%
SERIENAUSSTATTUNG
2 zusätzliche Endlagenschalter, optische Stellungsanzeige (NE05 mit zusätzlichen LED´s), Handnotbetätigung.
