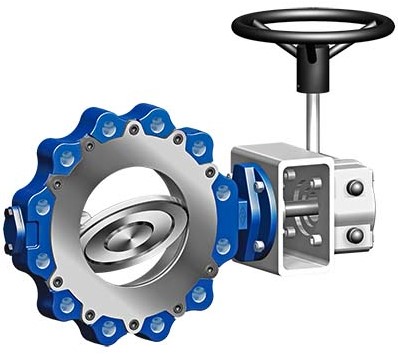

ARI-ZEDOX 123 Hoogwaardige klep met dubbele flens - dubbele offset
Dubbel excentriek – Betrouwbaar strak, zelfs onder veeleisende bedrijfsomstandigheden.
In tegenstelling tot centrische vlinderkleppen is de dubbel-excentrische afdichtingsprincipe van de nieuwe ZEDOX® (dubbele verschuiving van het draaipunt) vermindert de hoek van de schijf wanneer deze in contact komt met de zittingafdichtingsring en ontlast de metalen afdichting bij het openen.
Voordelen:
Functionele veiligheid, zelfs bij uitdagende omstandigheden (betrouwbaar bij temperaturen van -40°C tot
+260°C, PN 10 tot PN 40 evenals klasse 150)
Bij druk vermindering en het minimaliseren wrijving, biedt ZEDOX® een lange levensduur.
De gestroomlijnde lagering en vorm van de klepschijf staat voor een hoge energie-efficiëntie.
De bescherming van de zittingafdichtring tegen de invloed van negatieve mediumstroom zorgt voor een lange levensduur van de ZEDOX®
De lage draaimomenten garanderen een perfecte handling.
Eenvoudig geautomatiseerd via bedieningsinterface vlg. volgens ISO 5211
ZEDOX® bereikt lekkagesnelheid A vlgs. volgens EN 12266, API 598 (bidirectioneel), zacht afdichtend (type TS), metallisch afdichtend (type CS) met lekkagesnelheid B.
Blow-out proof zorgt voor extra veiligheid
Druk-temperatuurclassificatie vlgs. EN 1092, bedrijfsstandaard
Goedkeuringen vlg. Firesafe, ATEX
Kenmerken in één oogopslag:Ontwerp: EN 12516, PED, API 609
Flensaansluiting: EN 1092, ASME 16.5, ASME 16.47, GOST
Butt-weld aansluiting: DIN EN 12627, ASME B16.25, GOST
Nominale diameter:
Dubbele flens: DN 200-1200 / 8" tot 48"
Wafer type DN 80-800 / 3" tot 32"
Butt-weld-uiteinden: DN 200-1600 / 8" tot 64"
Nominale druk: PN 10-40 / Klasse 150
Materiaal:
Gegoten koolstofstaal (1.0619 +N; SA216WCB)
Gegoten RVS (1.4408; SA351CF8M)
Temperatuur: -40°C tot +260°C
Media: Vloeistoffen, gassen, dampen
Actuators: handgeschakelde versnellingsbak, pneumatisch, elektrisch,
hydraulische aandrijvingen
Andere uitvoeringen op aanvraag
Applicaties:- Olie- en gasverwerking
- raffinaderijen
- petrochemie
- chemicaliën
- energiecentrales
- stadsverwarming
- thermische zonne-energiecentrales
- pulp en papier
- staalfabrieken
- suikerverwerking
- industriële en fabrieksproductie
- scheepsbouw
- specifieke toepassingen in HVAC
Medium:- koelmiddel
- koelwater
- warm water
- heet water
- thermische olie
- stoom
- gas
- alkaliën
- zuren
- gedeïoniseerd water
- pure stoom
