Mid-West Instrument RVS Verdeelstukken 3 & 5 ventielen
Verdeelstukken met 3 en 5 kleppen zijn ontworpen voor toepassingen waar directe montage op een instrument onpraktisch of ongewenst is. Het verdeelstuk is gemonteerd op de leidingen van het instrument en geeft een signaal in plaats van rechtstreeks naar het instrument. Luchtdichte afsluiting, lichtgewicht, supersterke constructie, compacte ontwerpen die minder onderdelen nodig hebben, verchroomde stelen die verteren voorkomen - deze kleppen zijn gebouwd om onder druk te presteren. MOC in overeenstemming met NACE MR0175 is op aanvraag verkrijgbaar.
Eigenschappen:- Drukclassificatie: 6000 PSIG (413 bar) bij 212 °F (100 °C)
- Materiaal: 316 RVS / 316L RVS
- Instrumentaansluitingen: 3-ventiel mini #113343 = ¼” FNPT, 3-ventiel #107470, 5-ventiel #107469 = ½” FNPT, 3-ventiel #107467 = ¼” FNPT (geleverd met optionele manometermontage ¼” FNPT)
- Procesaansluitingen: 3-kleppen mini #113343 = ¼” FNPT, 3-kleppen #107470 = ½” FNPT, 3-kleppen #107467 = ¼” FNPT, 5-kleppen #107469 = ½” FNPT
- Stofkap: Beschermt de schroefdraad van de spindel tegen vuil en stof.
- Gland Nut & Lock Nut: Past de compressie van de pakking aan voor een lekvrije werking, zelfs bij vacuümservice.
- Stopbuspakking: PTFE / grafietpakking en metalen afdichtring zorgen voor lekvrije werking.
- Motorkap: Nauwkeurig bewerkte kap voegt een hoge mate van betrouwbaarheid toe bij maximale druk en temperatuur, terwijl de levensduur van de klep wordt verlengd en de schroefdraad van de spindel wordt beschermd tegen atmosferische corrosie.
- Geïsoleerde steeldraden: verstelbare pakking onder de steel zorgt voor lekvrije lange levensduur
- Minder onderdelen: minder lekpunten en minder vluchtige emissies.
- Testpoorten: ¼” FNPT-poorten die als testaansluitingen kunnen worden gebruikt (107467, 107469 & 107470) (#11343 Mini-spruitstuk heeft geen testpoorten)
- Geïntegreerde (lichaamsmateriaal) zitting en roestvrijstalen behuizing

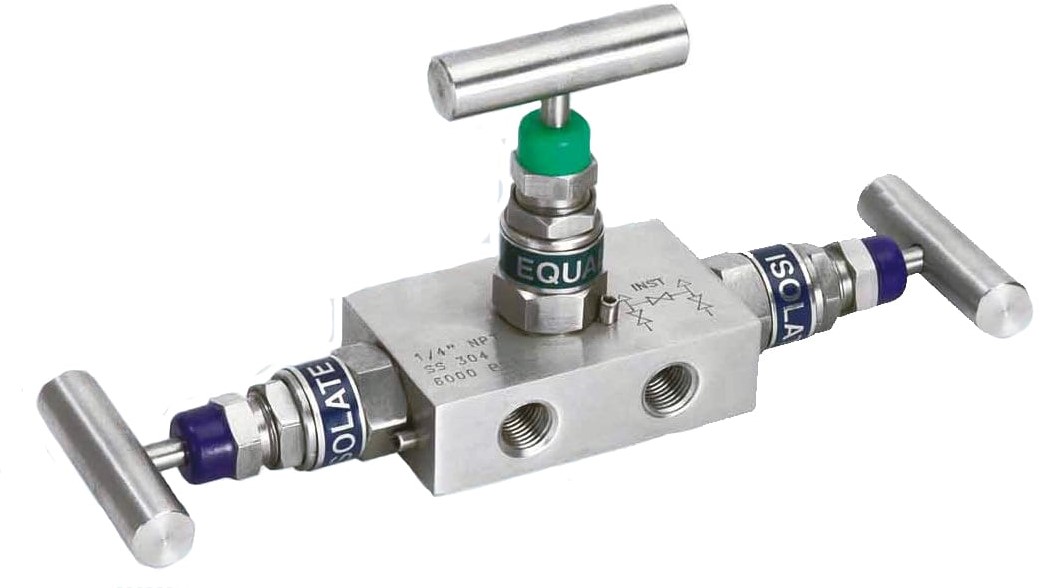

Model 113343 – 3-Valve 316 S.S. Single Block Mini-Manifold (1/4” FNPT Connections)
Model 107470 – 3-Valve 316 S.S. Single Block Manifold (1/2” FNPT Connections)

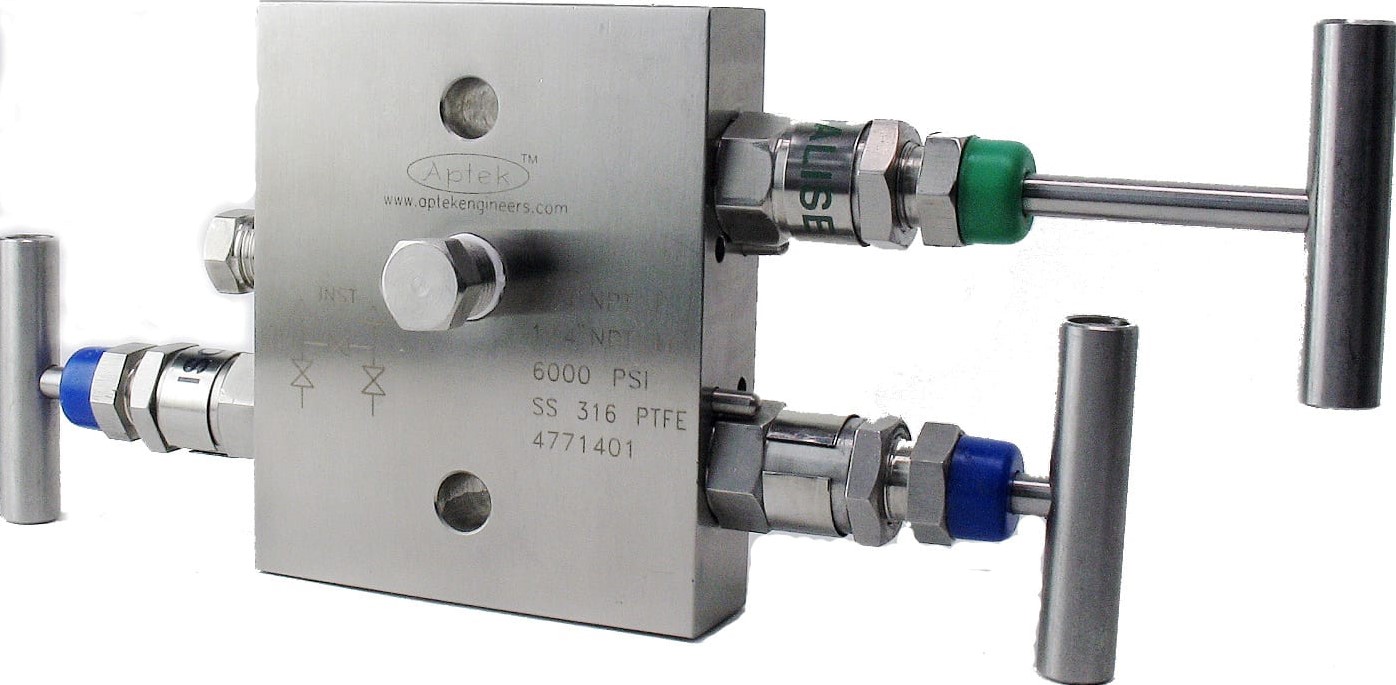

Model 107467 – 3-Valve 316 S.S. Direct Connect (1/4” FNPT Connections) for Model 105,106,115,116 only(58.8 MM Center Line to Center Line Instrument Connections)
Model 107469 – 5-Valve 316 S.S. Single Block Manifold (1/2” FNPT Connections)
Model 107479 – ***3 or 5 Valve Manifold assembled directly to gauge body
