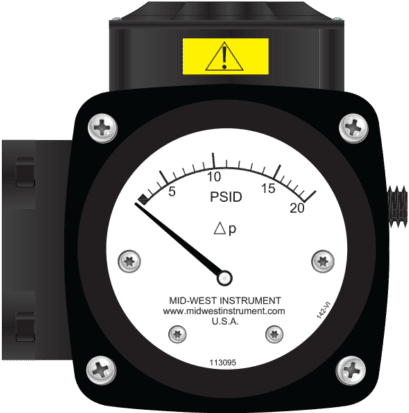

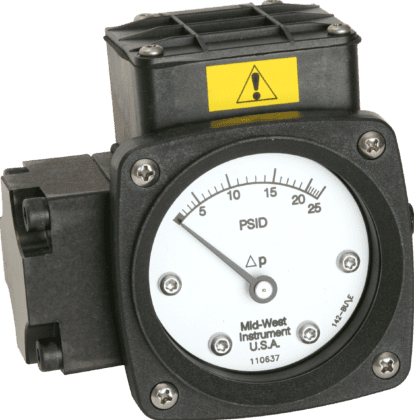

Mid-West Instrument manometer met mebraan - differentiaal drukmeter - model 142
Model 142 – Mid-West Instrument-meter met ingewikkeld membraan biedt een aansluitstripinterface om de elektrische installatie van uw schakelaar of zender te vergemakkelijken.
Het model 142 heeft ook de optie om een zender van 4-20 mA toe te voegen voor toepassingen die constante bewaking vereisen. Verkrijgbaar met meerdere schakelaaropties, waaronder opties voor gevaarlijke locaties Klasse I Div 2. Volledige schaalnauwkeurigheden van ± 3/2/3% (0-20” H2O tot 0-25 PSID) zijn beschikbaar. Het model 142 is een nauwkeurige en veelzijdige, goedkope differentiaaldrukmeter/schakelaar of zender van het diafragmatype die aan uw meest veeleisende DP-vereisten zal voldoen.
Eigenschappen:- Robuust ingewikkeld membraanontwerp
- Met glas versterkte thermoplastische wijzerplaat (op paneel te monteren) (optie van geanodiseerde aluminium wijzerplaat beschikbaar, neem contact op met de verkoop voor meer informatie)
- Weerbestendig en corrosiebestendig
- Breukbestendige lens
- Overbereikbescherming, hoog over laag en laag over hoog
- Klemmenstrookschakelaar & zenderopties
- 5 jaar garantie
Mid-West Instrument-schakelaars zijn mechanisch verstelbaar, zodat de klant de schakelaar binnen een gedefinieerd instelbereik van het instrument kan instellen. MOp verzoek kan/kunnen het (de) schakelinstelpunt(en) vooraf ingested worden. Alle schakelaars zijn CE-gemarkeerd volgens de EU-richtlijn voor laagspanning en RoHS.
Configuraties voor gevaarlijke locaties en transmitters zijn ingesloten in een aluminium behuizing en geconfigureerd met een ½” FNPT-buisinterface.
De Mid-West Instrument 142 aanduidende/niet-aangevende drukverschiltransmitter is een 2-draads lusaangedreven microprocessorgestuurde 4-20 mA-zender. De magnetische hoeksensor & elektronica detecteert de hoek (ten opzichte van de zendersensor) van de magneet die lineair in de boring beweegt. Elke zender is individueel gekalibreerd op de meter met behulp van een 11-punts kalibratie-lineariseringstechniek. Zenderopties zijn niet CE-gemarkeerd.
- Geen stroom nodig om schakelaars te bedienen
- 1-2 onafhankelijke instelbare schakelaars
- 4-20 ma zender (8-28 VDC lusvoeding) 2% nauwkeurigheid (20%-100% van schaal, oplopend)
- Beschikbare schakeluitgangsopties
- SPDT 3W, 0,25 Amp, 125 VAC/VDC
- SPST 25W, 0,5 A, 230 VAC/VDC (normaal open)
- Elektrische behuizingen Weerbestendig, NEMA 4X /IP 66
- Veld bedrade klemmenstrook
- Niet-gevaarlijke schakelaars CE-gemarkeerd in overeenstemming met laagspannings- en RoHS-richtlijnen
Gevaarlijke locaties- Klasse I Divisie I, Groepen C & D, Klasse II, Divisie I, Groepen E, F & G (Niet beschikbaar CE-gemarkeerd)
- Klasse I Divisie II, Groepen A, B, C & D, Klasse II, Divisie II, Groepen F & G
