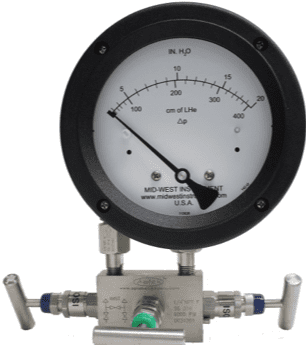

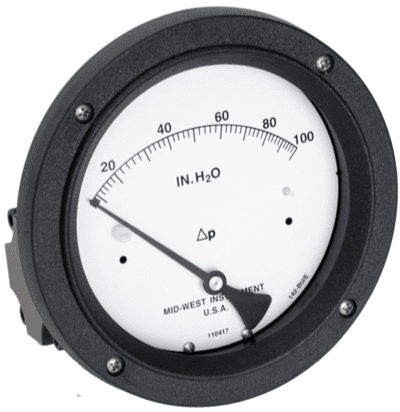

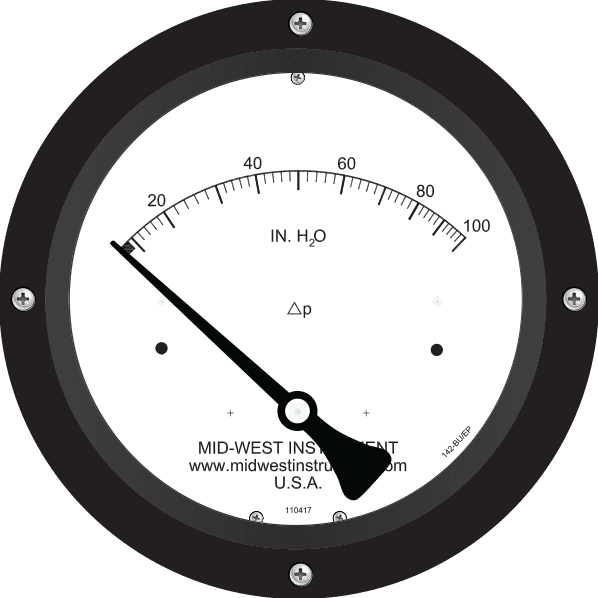

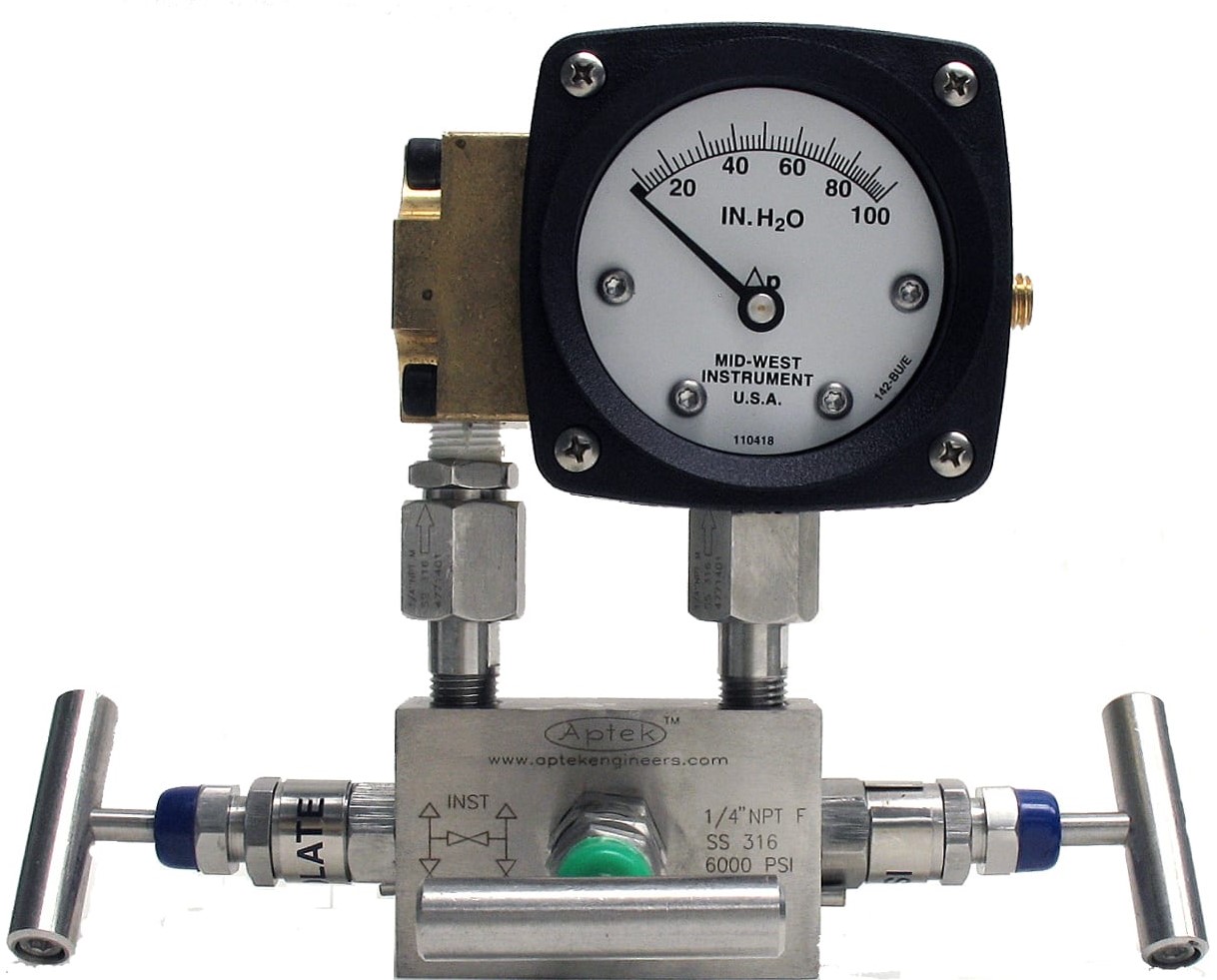

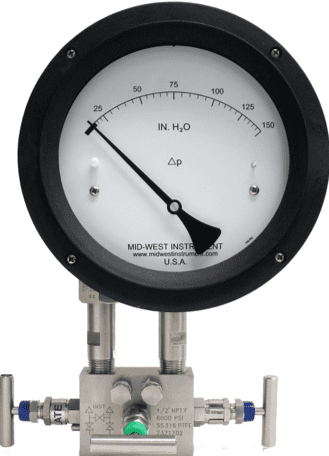

Mid-West Instrument Tankniveaumeter - membraan - model 114
Bij de tankniveaumeter van het type Membraan zijn de hoge- en lagedrukpoorten volledig van elkaar geïsoleerd.
Er is geen bypass en daarom kunnen ze worden gebruikt voor lucht, gas en vloeistoffen. Ze zijn ook verkrijgbaar in verschillende schaalverdelingen, waardoor zeer gevoelige metingen mogelijk zijn. De differentiële druk wordt gedetecteerd door de beweging van een elastomeer diafragma tegen een nauwkeurig gekalibreerde meetveer. De verandering in positie van het diafragma als reactie op de verandering in drukverschil beweegt een interne magneet. Deze magneet zorgt er op zijn beurt voor dat een roterende magneet buiten het lichaam van de meter draait, de beweging van het diafragma volgt en de bijgevoegde wijzer DeltaP op een wijzerplaat aangeeft
Voordelen:- Concurrerend geprijsd Robuust ingewikkeld membraanontwerp
- Met glas versterkte thermoplastische wijzerplaat (op paneel te monteren) (optie van geanodiseerde aluminium wijzerplaat beschikbaar, neem contact op met de verkoop voor meer informatie)
- Weerbestendig en corrosiebestendig
- Breukbestendige lens
- Overbereikbescherming, hoog over laag en laag over hoog
- Terminal Strip Switch & Transmitter opties
- 5 jaar garantie
Membraantype tankniveaumeters zijn verkrijgbaar met een of twee hermetisch afgesloten reed-schakelaars. De schakelaars zijn mechanisch verstelbaar waardoor de klant de schakelaar binnen een gedefinieerd instelbereik van het instrument kan instellen. Mid-West kan op verzoek van de klant ook het (de) schakelinstelpunt(en) vooraf instellen. Alle schakelaars zijn CE-gemarkeerd volgens de EU-richtlijn voor laagspanning en RoHS. De transmitterconfiguratie is ingesloten in een aluminium behuizing met een ½” FNPT-buisinterface.
De Mid-West Instrument 142 aanduidende/niet-aangevende drukverschiltransmitter is een 2-draads lusaangedreven microprocessorgestuurde 4-20 mA-zender. De magnetische hoeksensor & elektronica detecteert de hoek (ten opzichte van de zendersensor) van de magneet die lineair in de boring beweegt. Elke zender is individueel gekalibreerd op de meter met behulp van een 11-punts kalibratie-lineariseringstechniek. Zenderopties kunnen op verzoek CE-gemarkeerd worden volgens de EMC-richtlijn.
- Geen stroom nodig om schakelaars te bedienen
- 1-2 onafhankelijke instelbare schakelaars
- 4-20 ma zender (8-28 VDC lusvoeding) 2% nauwkeurigheid (20%-100% van schaal, aflopend)
- Beschikbare schakeluitgangsopties
- SPDT 3W, 0,25 Amp, 125 VAC/VDC
- SPST 25W, 0,5 A, 230 VAC/VDC (normaal open)
- Elektrische behuizingen Weerbestendig, NEMA 4X /IP 66
- Veld bedrade klemmenstrook
- Schakeleenheden zijn CE-gemarkeerd in overeenstemming met laagspannings- en RoHS-richtlijnen
