Mid-West Instrument manometer met balg tankniveau meter - model 116



Mid-West® Instrument Model 116 Tankniveau DeltaP-meter – ± 1% Nauwkeurigheid op volledige schaal.

Systeemdruk wordt uitgeoefend op het interne volume van een balg en mechanische verbindingsconstructie. Als de druk verandert, wordt de balg en het verbindingssamenstel mechanisch gekoppeld aan de wijzer van de meterindicator. Indien uitgerust met een microschakelaar, roteert en activeert een nok die mechanisch met de balg is verbonden, de microschakelaar.

Voordelen:
  • Robuust balgdetectie-element
  • Met glas versterkte thermoplastische wijzerplaat (op paneel te monteren)
  • Weerbestendig en corrosiebestendig meterfront
  • 270° kiesboog
  • Breukbestendige lens
  • Overbereikbescherming, hoog over laag en laag over hoog
  • 1 jaar garantie

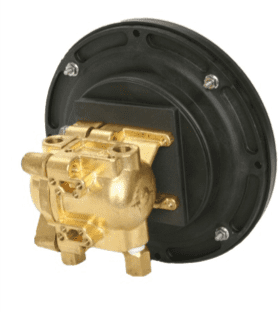

De belangrijkste componenten van het Model 116:
  • een tweedelig lichaam
  • een balgsensorelement en een overdruksamenstel
  • een koppelbuissamenstel
  • een meetbereikveer
  • de meterfronteenheid
.

Dit samenstel bevat een bidirectionele overdrukklep (OPV) die bescherming biedt in beide richtingen. Wanneer de differentiële druk 130% van het bereik overschrijdt, egaliseert de OPV de druk tussen de Hi- en Lo-zijden. ¼” FNPT Dubbele boven- en onderaansluitingen worden standaard meegeleverd.

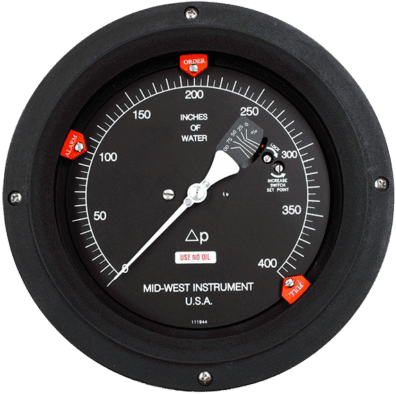

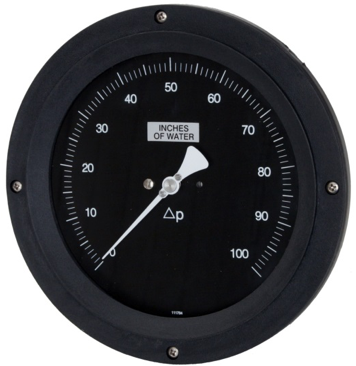

Model 116 tankniveaumeter is ook uitgerust met een micro-aanpassingswijzer. Indien nodig kan de aanwijzer opnieuw op nul worden gezet. Body is gemaakt van messing met 316 roestvrij staal internals. Viton afdichtingen worden standaard meegeleverd. De wijzerplaat is 6 "diameter met witte letters op een zwarte wijzerplaat. (Witte wijzerplaat met zwarte letters optioneel) De 116 temperatuurlimieten zijn geclassificeerd op -40 °C tot 200 °F. Proefdruk is twee keer werkdruk bij omgevingstemperatuur.

Model 116 kan worden uitgerust met een of twee onafhankelijk instelbare SPDT-schakelaars die kunnen worden ingesteld op afnemende of toenemende druk.

Minimale bereikvereiste voor Micro-switch is 80” H2O. De schroef voor het afstellen van de schakelaar van model 116 en een schroef voor het vergrendelen van de schakelaar zijn toegankelijk na verwijdering van de lens en de ring (verwijdering van 4 schroeven). Interface naar de snap-acting microschakelaar is via kleurgecodeerde 18 AWG losse kabels en een ½” FNPT-buisverbinding. De assemblage heeft geen stroom nodig om te werken.

1 of 2 onafhankelijk instelbare schakelaars
  • SPDT-uitgangen
  • 4 AMP @ 30 VDC
  • 3 AMP @ 240 VAC
  • 5 AMP @ 120 VAC
  • Instelbaar van 3% tot 95%
  • F.S Afnemende CSA-genoteerde industriële regelapparatuur

Documenten

Specificaties

Soort artikelManometers
GewichtNiet bekend gram
MerkMid-West Instrument
CategorieManometer
Tags Mid-West® Instrument Model 116 Tankniveau ?P-meter Nauwkeurigheid volledige schaal. manometer met balg tankniveau meter
Artikelcode4073
VerpakkingStuk(s)
