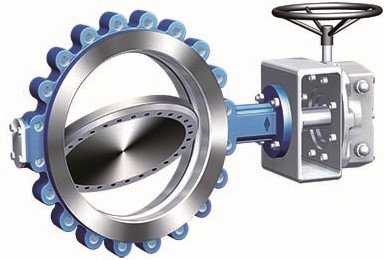

ARI-ZETRIX 018 Procesafsluiter met schroefdraadflens met metalen afdichting - Triple offset
Wat is "drievoudige offset"?De roterende as van de schijf is verschoven ten opzichte van de middellijn van de schijfzitting en lichaamsafdichting (eerste offset)
en de pijpen middenlijn (tweede offset).
Met drievoudig verschoven proceskleppen, de as van de zitting van rotatie is ook asymmetrisch ten opzichte van de pijp as (derde offset).
Voordelen:Betrouwbaar (zelfs in de zwaarste industriële omgevingen):
- Door het ontwerp met drievoudige offsetschijf (maximale sluiting) kracht met minimale inspanning).
- Door de “slimme” afdichtring (gelijkmatige sluitkracht, de ring is zelfuitlijnend en vrij zwevend op de afdichting oppervlak).
- Door een breed scala aan extra veiligheidsopties.
- Door de stervormige zitting (Stellite™ No. 21) als standaarduitvoering.
- Door het principe van de metalen afdichting
Otpies:
- "Clean air" bus vlgs. volgens TA-Luft / ISO 15848
- Uitblaasbeveiliging vlg. naar API 609
- Dubbele pakking met afvoerleiding (bijv. voor thermische oliediensten)
- Spoelpoort voor de aslagers en bufferpoort voor de pakkingbus beschermen
- Spoelpoort voor de onderflens
- Gelaste bodemflens
- Testpoort
- Verwarmingsmantel
- RTJ / tand-en-groef flens
- Massieve afdichtring voor speciale toepassingen
Kenmerken in één oogopslag:
Ontwerp: EN 12516, ASME B16.34, API 609
Flensaansluiting *: EN 1092, ASME 16.5, ASME 16.47
Butt-weld ends*: DIN EN 12627, ASME B16.25
Nominale diameter *
Dubbele flens: DN 80-1400 / 3" tot 56"
Fully lugged: DN 80-600 / 3" tot 24"
Butt-weld ends: DN 80-800 / 3" tot 32"
Nominale druk * PN 10-40, PN 63, PN 100 / Klasse 150, Klasse 300, Klasse 600
Face to face*
Dubbele flens: DIN EN 558-1 Serie 13, 14 en 15, ISO 5752, API 609
Fully lugged: DIN EN 558-1 serie 16, ISO 5752
Butt-weld ends: Serie 14 acc. DIN EN 558 / ISO 5752
Materiaal *
Gegoten koolstofstaal (1.0619 +N; SA216WCB)
Gegoten RVS (1.4408; SA351CF8M)
Temperatuur *: -60°C tot +450°C
Stromingsmedia: Vloeistoffen, gassen, dampen
Actuators:
Handgeschakelde, pneumatisch, elektrisch, hydraulisch
Goedkeuringen:
Firesafe, TA-Luft / ISO 15848-1, SIL, ATEX, EAC
Toepassingen:
- Olie- en gasverwerking, raffinaderijen, petrochemie,
- chemicaliën, energiecentrales, stadsverwarming, thermische zonne-energie
- krachtcentrales, pulp en papier, staalfabrieken, suiker
- verwerking, industriële en fabrieksproductie —
Ontwerp
- Lichaam vlgs. volgens EN 12516, ASME B16.34 en API 609.
- Strakke metalen afsluiting.
- Drievoudige offset afdichtingsgeometrie.
- Flexibele, zelfinstellende, lamellaire metalen afdichtring (drijvend).
- Geoptimaliseerde karakteristiek maakt uitschakel- en regelfunctie mogelijk.
- Verlengde kap geschikt voor leidingisolatie van -60°C tot +450 °C.
- Eenvoudig te automatiseren door de actuatorinterface incl. positie indicator vlgs. volgens ISO 5211
.
Veiligheid
- Dichtheid (bidirectioneel) conform lekkagesnelheid A in volgens EN 12266, API 598.
- Lagerbeschermers.
- Blow-out beschermde stuurpen, optioneel ook volgens API 609.
- Borgring en druklagerbouten vergrendeld.
- Druk-temperatuurprofiel vlg. volgens EN 1092, ASME B16.34.
- Goedkeuringen: Firesafe, TA-Luft / ISO 15848-1, SIL, ATEX, EAC.
Applicaties:
- Olie- en gasverwerking
- raffinaderijen
- petrochemie
- chemicaliën
- energiecentrales
- stadsverwarming
- thermische zonne-energiecentrales
- pulp en papier
- staalfabrieken
- suikerverwerking
- industriële en fabrieksproductie
- scheepsbouw
- specifieke toepassingen in HVAC
Medium:- koelmiddel
- koelwater
- warm water
- heet water
- thermische olie
- stoom
- gas
- alkaliën
- zuren
- gedeïoniseerd water
- pure stoom
