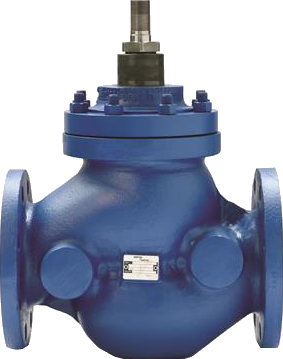

SPIRA-TROL 2-wegregelkleppen L-Serie (EN / ASME)
De Spira-Trol is een serie tweewegregelkleppen met enkele zitting en kooi in overeenstemming met EN of ASME standaarden. Het huis is beschikbaar in gietijzer, staal en RVS, in maten DN15 tot DN100 (1/2" tot 4"). De regelkleppen kunnen door een pneumatische of elektrische servomotor bediend worden, voor een modulerende of ON/OFF-regeling.
Diameters en aansluitingen:
zie datablad
Materiaal huis:
SPIRA-TROL klepkarakteristieken opties:
- LE en LEA Equiprocentueel (E) - geschikt voor de meeste modulerende regelingen, levert goede regeling bij alle debieten.
- LF en LFA Snelopenend (F) - Voor on /?off - toepassingen.
- LL en LLA Lineair (L) - voornamelijk voor vloeistoffen met constante differentiële druk over regelklep
Note:
Verder in dit document wordt telkens gesproken over de LE klep. Op uitzondering van de klepkarakteristiek zijn LE(A), LF(A) en LL(A) identiek.
SPIRA-TROL klep - opties:
- Klepsteelpakking:
- PTFE chevrons Standaard
- Balgmembraan / grafiet (D) Zero emissie en hoge temperatuur
- Grafiet Hoge temperatuur
- Afdichting:
- Metaal - metaal: 431 RVS - standaard en 316L RVS
- Zachte afdichting: Tot 200°C (392°F) - PTFE Klasse VI en Tot 250°C (482°F) - PEEK Klasse VI
- Gehard: 316L RVS met Stelliet 6 laag – moeilijke toepassingen
- Deksel: Standaard deksel en verlengd deksel voor isolatie of extreme (warm/koud) temperaturen
- Kooi: Standaard kooi en geluidsbeperkende of anti-cavitatie kooi (zie TI-S024-59)
SPIRA-TROL kleppen zijn compatibel met volgende servomotoren en klepstandstellers:
- Elektrisch AEL3, AEL5 en AEL6
- Pneumatisch PN9000, TN2000
Standaarden:
Ontworpen in overeenstemming met EN 60534. Dit product is volledig in overeenstemming met de Richtlijn inzake Drukapparatuur (PED) en draagt het merk indien vereist.
Certificaten:
Dit product is beschikbaar met materiaalcertificaat volgens EN 10204 3.1. Nota: Alle noodzakelijke certificaten dienen uitdrukkelijk worden vermeld bij het plaatsen van de bestelling.
Technische gegevens:
zie datablad
Druk- en temperatuurgrenzen:
zie datablad
