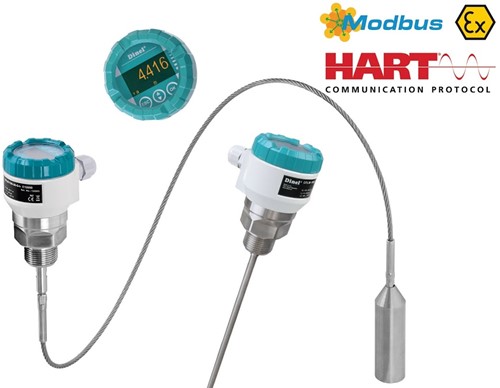

Dinel Geleide Radar niveaumeter GRLM-70

Welke lengte heeft u nodig?
/
U heeft 0 stuks nodig voor 0 euro incl. BTW
Stuur mij een offerteZet in favorieten

De aangegeven levertijden zijn de werkdagen of werkweken die de fabrikant opgeeft.

Indien de levertijd voor u kritisch is verzoeken wij u contact op te nemen zodat wij de levertijd voor u kunnen checken.

Klik op dit item om de artikelen te zien.
Toevoegen aan favorieten

Waarom Ebora:



  • Denkt met u mee
  • Duidelijke aanbiedingen
  • Flexibel en pro-actief
  • Kennis van zaken
  • Snelle levering
  • Artikelomschrijving & specificaties
  • Documenten
  • Accessoires
  • Veel gestelde vragen
  • Gerelateerde artikelen

Artikelomschrijving

Geleide-radar niveaumeter GRLM –70


De GRLM® radar niveaumeters zijn compacte meetapparatuur bestaande uit twee hoofdonderdelen - een niveaumeter (behuizing) en een weergavemodule (display). De elektronica zendt zeer korte elektrische pulsen (0,5 ns) uit gekoppeld aan een enkeldraads transmissielijn (meetelektrode). De geleide elektrode kan worden gemaakt van staaf of kabel. De puls plant zich voort langs de elektrode in de vorm van elektromagnetische golven naar het vlakke oppervlak, waar het gedeeltelijk wordt gereflecteerd en de gereflecteerde component wordt teruggestuurd naar de ontvangende module van de geleide radar elektronica. De elektronica meet de looptijd van de elektromagnetische golven en de daarmee de afstand tot oppervlak. Vervolgens op basis van de hoogte van het niveau, de niveaumeterstroom output 4 .. 20 mA wordt ingesteld met de HART-communicatie of een industrieel RS-485 met Modbus RTU-communicatie en de gemeten waarde wordt weergegeven op het display.

Radar niveaumeters met geleide golf zijn geschikt voor continue niveaumeting van verschillende vloeistoffen, brij en stortgoederen. Geleide radar niveaumeters zijn ongevoelig voor veranderingen in de atmosfeer (druk, temperatuur, stof, stoom) en veranderingen in mediumparameters (verandering in diëlektricum constant, geleidbaarheid)

Geschikt voor continue niveaumeting van diverse vloeistoffen, puree, bulk vaste stoffen en poeders.

Radar niveaumeter met geleide golf (TDR).
  • Universeel inzetbaar, directe montage in containers, silo's, vaten, reservoirs, etc.
  • Roestvaststalen staaf- of kabelelektrode.
  • Meetbereik tot 40 m.
  • Xi, XiT-radar versies voor gebruik in explosieve omgevingen, of Xd, XdT-versies voor gebruik in ontvlambare stoffen stofzones.
  • Lineaire meting ook in niet-geleidende toestand en in verschillend gevormde tanks.
  • Directe niveauweergave van de gemeten waarden op OLED- of LCD-beeldschermen.
  • Eenvoudige installatie en instellingen.
  • Willekeurige selectie tussen metrisch en imperiale eenheden.
  • Eenvoudige handmatige instelling door verwijderbare displaymodule DM-70.
  • Stroomuitgang (4 ... 20 mA) met HART® protocol of uitgang RS-485 Modbus.
  • Optionele aansluiting met kabelwartel, of een kabelwartel voor beschermslang.


VARIANTEN VAN SENSOREN

GRLM – 70–00
Geleideradar zonder elektrode wordt de elektrode door de klant gemaakt (alleen variant 10 of 30) en aangesloten op de elektrode kruising door M8-draad.

GRLM – 70–10
Ongecoate roestvaststalen geleide-radar staafelektrode, voor niveaumeting van vloeistoffen en vaste stoffen in bulk (water, water oplossingen, emulsie, oliën, diesel, bloem, zand, granulaten, enz.). Maximale elektrodenlengte 8 m.

GRLM-70-11
Geleide radar volledig gecoate staafelektrode (PFA) met verbeterde weerstand tegen diffusie van dampen en gassen. Maximale elektrodelengte 2 meter.

GRLM – 70–12
Volledig gecoate RVS geleideradar staafelektrode (FEP Teflon®), voor niveaumeting van agressieve vloeistoffen en dranken. Maximale elektrodelengte 2 meter.

GRLM – 70–13
Half gecoate RVS staafelektrode (FEP Teflon®), voor geleide radar niveaumeting van vloeistoffen in de ruimte, waar deze zich bevindt kan stoom op de elektrode condenseren. Maximale elektrodenlengte 8 meter.

GRLM – 70–20
Ongecoate RVS staafelektrode met referentiebuis, voor nauwkeurige niveaumeting van vloeistoffen in krappe ruimtes. Maximale elektrodenlengte 3 meter.

GRLM – 70–30
Ongecoate roestvrijstalen kabelelektrode en gewicht, voor niveaumeting van vloeistoffen en vaste stoffen in bulk (water, granen, zand, bloem, cement, etc.) in hogere silo's, vaten, reservoirs. Maximale elektrodelengte 40 meter.

GRLM-70-32
Volledig gecoate roestvaststalen kabelelektrode (FEP Teflon®) en gecoat gewicht, voor niveaumeting van agressieve vloeistoffen en zeer zuivere vloeistoffen. Maximale elektrodenlengte 12 meter.

GRLM-70-33
Ongecoate roestvrijstalen kabelelektrode met verankering, voor niveaumeting van stortgoederen (korrels, meel, cement, etc.) in hogere silo's, vaten. Maximale elektrodelengte 40 m.

GRLM-70-34
Gecoate roestvaststalen geleideradar kabelelektrode en gewicht (het touw heeft een polyamide coating, het gewicht is ongecoat), voor niveaumeting van kleverige stortgoederen. Maximale elektrodelengte 40 meter.

GRLM-70-35
Geleide radar volledig gecoate roestvaststalen kabelelektrode (polyamide) met ongecoate verankering, voor niveaumeting van klevende stortgoederen (meel, cement, enz.). Maximale elektrodelengte 40 meter.

Documenten

Specificaties

Soort artikelNiveau meting
AtexZone 0
Zone 20
Zone 1
Zone 21
PrincipeGeleide radar
Uitgang4 ... 20 mA HART protocol
RS – 485 Modbus
MediumVloeistoffen
Stortgoederen
Poeders
Puree
MerkDinel
CategorieNiveaumeting
Artikelcode1428
VerpakkingStuk(s)
