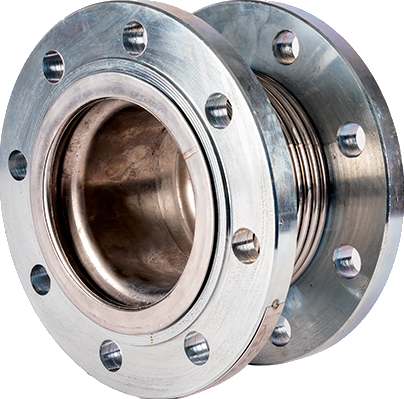

Ontwerp: volgens de Ejma-norm
Verbindingstype: roterende flenzen
Arbeidsomstandigheden: Volgens DIN 2401
Nominale diameters: DN 25 (1 ") - DN 2600 (104")
Werkdruk: PN 16-standaard, hogere drukken op aanvraag.
Bedrijfstemperatuur: -196 ° C tot +1100 ° C
Verbinding: roestvrij staal of koolstofstaal
Balg: roestvrij staal
Balg: AISI 321, roestvrij staal, AISI 316 & 304 (optioneel); AISI 304 / 316L / 316Ti)
Flens: St 37.2 koolstofstaal, (optioneel; AISI 304/316)
Verbindingstype: roterende flens x roterende flens
Druk: (optioneel; PN 16, PN 25 -...... PN 64)
Temperatuur: -80 / + 427 °C (optioneel; -80 / + 1100 °C)
Bewegingsopname axiaal: -20/+10 mm Axiaal
Axiale compensatoren zijn machine-elementen die de uitzetting van vloeistoffen die door de leidingen passeren, absorberen. Leidingen worden verdeeld in secties, de gevormde uitzettingshoeveelheden wordt berekend en axiale metalen balg compensatoren worden in de leiding geïnstalleerd, afhankelijk van deze berekeningswaarden.
Axiale compensatoren worden vervaardigd met een totale beweging van 30 mm en 60 mm. Het is ook mogelijk om compensatoren te vervaardigen die andere uitzettingen kunnen verwerken. Het belangrijkste element van compensatoren voor axiale expansie zijn de balgen die worden gevormd door de vervorming van het roestvaststalen balgmateriaal. Afhankelijk van de vloeistofdruk, temperatuur en type worden de wanddikte van de balg, het aantal lagen geselecteerd.
