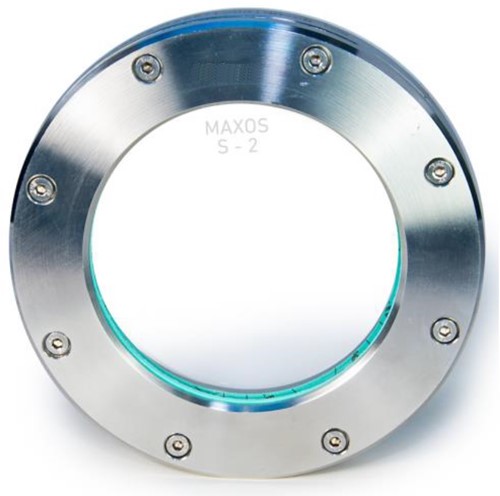

Ronde kijkglazen voor containers om op of in te lassen worden gebruikt om observatie en verlichting van het interieur in gesloten systemen zoals tanks, silo's en dergelijke mogelijk te maken. De tankkijkglazen van het type 317 voor drukloos gebruik zijn ontworpen op basis van de huidige norm DIN 28120 en bestaan ??uit twee roestvrijstalen flenzen waartussen het kijkglas met de afdichtingen is omlijst. Voor montage wordt de basisflens op of in een containerwand gelast en wordt het eigenlijke glas hieraan bevestigd met behulp van het afdekraam.
Het type 317 is, in tegenstelling tot de typen 318 t / m 320, niet bedoeld als drukvaste constructie, maar als pure kijkopening. Het resultaat is dat het type 317 aanzienlijk lichter en platter is dan andere commercieel verkrijgbare soorten kijkglas.
De bevestigingsschroeven van het kijkglas type 317 zijn in de afdekflens ingebed. Hierdoor vormt dit type kijkglas zelfs in de krapste ruimtes geen risico op letsel.
Ondanks de lagere eisen zijn onze tankkijkglazen van het type 317 gemaakt van hetzelfde hoogwaardige RVS 1.4571 (316Ti) dat onze klanten al jaren waarderen. Borosilicaatglas 3.3 volgens DIN 7080, dat zich in de industrie heeft bewezen, wordt gebruikt als glasmateriaal en wordt afgedicht met afdichtingsmaterialen zoals KlingerSilC4400, PTFE, NBR of grafiet, die zijn aangepast aan de speciale eisen.
Net als al onze kijkglazen voor containers is de 317 ook leverbaar met optionele accessoires zoals ruitenwissers, sproeiers en verlichting.
- Rond Kijkglas / controletoestel
- Druk loze uitvoering
- Inlas / oplas, vergelijkbaar met DIN 28120
Toepassing:
Inspectie en verlichting van gesloten vaten (ketel, tank, silo, enz.) in de industrie.
De RVS kijkglazen bestaan uit een ronde flens om in te lassen in of op de tank met een glazen plaat en bijbehorende afdichtingen.
Materialen:
Flens: 1.4571 (Basis flens), 1.4541 (Dek flens)
Glas: Borosilicaat glas DIN 7080, Natriumkalkglas DIN 8902
Dichting: C4400, PTFE, Grafiet, Of volgens Spec.
Bouten: A4-70
Installatie richtlijn:
Na het lassen van de basisflens op / in het drukvat, moet het afdichtingsvlak gecontroleerd worden op vervormingen! Nabewerking kan nodig zijn!
De drukklasse houdt geen rekening met de basis flens. Deze zal samen met het drukvat volgens AD 2000 instructies B9 of een gelijkwaardige norm gecontroleerd dienen te worden!
Opties:
Om verlichting te monteren, kunnen de deksel flenzen van het model worden uitgerust met schroefdraad boringen.
Installatie van een ruitenwisser soort SW I is ook mogelijk.
Voorbeeld: 11-317-100-1-1-1-000
Type 317
DN100
Flens RVS 1.4571 / 1.4541
Borosilicaat glas
Dichting PTFE
Standaard uitvoering
Aanbeveling:
Voor agressieve media of stoom, adviseren we het toevoegen van een mica schijf om het glas te beschermen!
Stepfiles op aanvraag leverbaar.
