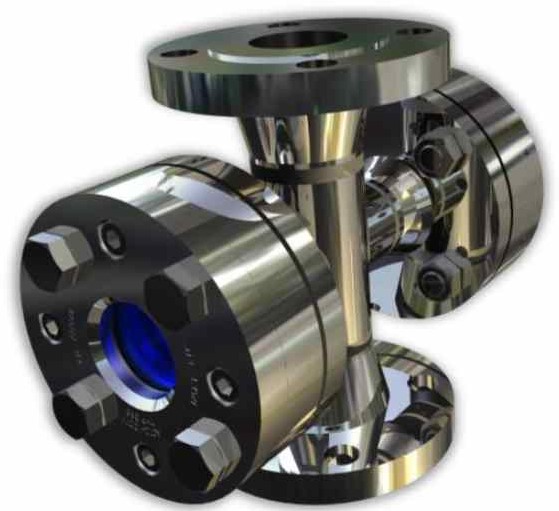

Inline-kijkglas met dubbel glas PN16
Met Dubbel glas voor extra veiligheid
Dubbele zekerheid!
Toepassing:
Kijkglasarmaturen met veiligheids-dubbele beglazing type 585 zijn zo uitgelegd dat beide afzonderlijke glazen de gehele bedrijfsdruk kunnen weerstaan. Daardoor is de dichtheid ook verzekerd bij het uitvallen van één van beide glazen. Tussen de basisflens en de tussenflens dicht een O-ring of een vlakke dichting af richting de atmosfeer voor als het binnenste glas zou breken. Dit kijkglas is dus een echte veiligheidsversie.
Materialen:
Huis: P235GH, P265GH, 1.4404'1.4571
Glas: Borosilicaatglas DIN 7080, Natron-Kalk-Glas DIN 8902 Kwarts glas, META®-Glas
Dichting: PTFE-ommantelde dichting
Bedrijfscondities:
Druk: PN16
Temperatuur: Max. 200°C
Voorbeeld:
ACI Typ 585
DN 50
PN16
Huis 1.4571
Borosilicaatglas 11-585-050-1-1-1-1-00
Dichtung
Standaard uitvoering
Let op!
Bekijk de druk-temperatuur grafiek volgens DIN EN 1092-1!
Temperatuurgrens van de dichting is 200°C! Hogere temperaturen is voor enkele op aanvraag mogelijk.
Voor stoom en corrosieve media adviseren wij een mica schijf om het glas te beschermen
